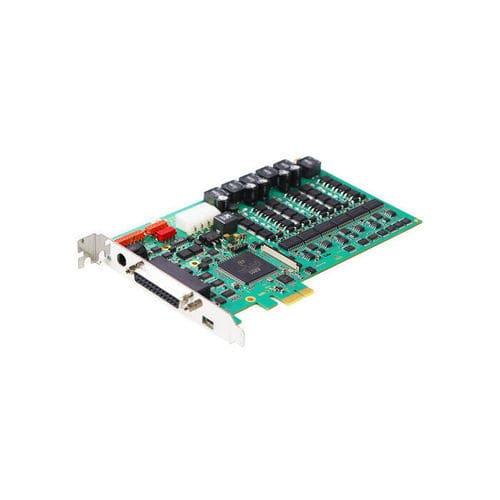

Carte de communication PCI non spécifié TANGO 3 PCI-E neo

3 axes

Présentation
Le TANGO 3 PCI-E neo est une carte d'interface PCI‑E assurant la commande haute résolution de moteurs pas à pas pour PC industriels. Elle pilote trois axes (X, Y, Z) avec une résolution de 819 200 micropas par tour et prend en charge des vitesses jusqu'à 70 tours moteur par seconde. La communication s'effectue via le bus PCI‑E pour une intégration directe dans les systèmes d'automatisation.

Caractéristiques principales

• Commande de moteurs pas à pas sur trois axes (XYZ)
• Résolution : 819 200 micropas par tour
• Vitesse max. : jusqu'à 70 tours/s
• Commande manuelle : joystick numérique ou ERGODRIVE digital
• Module AUX I/O : E/S TTL (4× entrées numériques, 4× sorties numériques), 1× entrée analogique (0–5 V), 2× sorties analogiques (0–10 V)
• Fonction Trigger/Snapshot : déclencheur synchronisé à la position et mémorisation de position
• Communication via bus PCI‑E pour intégration PC

Spécifications techniques

• Type de produit : commande de moteur pas à pas sous forme de carte PCI‑E
• Axes : 3 (X, Y, Z)
• Résolution : 819 200 micropas par tour
• Vitesse max. : jusqu'à 70 tours/seconde
• Commande manuelle : joystick numérique ou ERGODRIVE digital
• AUX I/O : 4× entrée numérique, 4× sortie numérique (TTL)
• E/S analogiques : 1× entrée (0–5 V), 2× sorties (0–10 V)
• Sécurité : Power Stage Enable (fonction de sécurité)
• Trigger : déclencheur synchronisé à la position, enregistrement de position
• Interface : bus PCI‑E
• Référence article : 00-6076-0300-1003
• Livraison : sans unité de commande et sans câbles moteur

Fiches techniques

• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_DE.pdf
• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_EN.pdf
• TANGO_PCI-E_neo_Ausstattungsvarianten_DE.pdf
• TANGO_PCI-E_neo_Equipment_Options_EN.pdf
