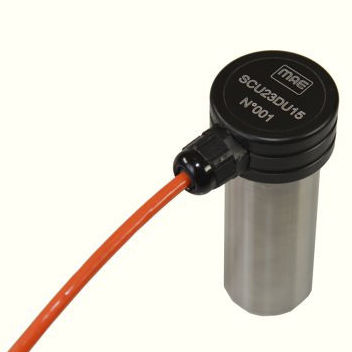

Sonde à ultrasons SCU23DU15 series

pour CNDpour le bétonpour plastique

SONDE DE TRANSMISSION ULTRASONIQUE FRÉQUENCE 23 KHZ CONNECTEUR ODU Sonde de transmission à ultrasons (TX) pour les essais non destructifs (END) sur le béton, le bois, le plastique ou les matériaux en pierre. Le modèle SCU23DU15 est un transducteur à ultrasons de haute efficacité et de type actif, conçu spécifiquement pour les essais non destructifs sur les matériaux de construction tels que le béton durci, les marbres et les matériaux en pierre en général, le bois, le plastique. Les ultrasons permettent de détecter les trous, les bulles d'air, les microfissures dans le matériau examiné. MAE conçoit et fabrique des sondes selon les normes de qualité les plus strictes, afin de garantir une efficacité durable sans diminution du signal dans le temps. La méthode est basée sur la vitesse de propagation des ondes ultrasoniques longitudinales à l'intérieur d'une structure en béton armé. La vitesse de propagation dépend des caractéristiques du matériau telles que l'élasticité, la densité, la présence d'interstices, de micro-trous, etc... A partir de la détermination des paramètres suivants : réflexion, réfraction, temps de transit (T.O.F.) et atténuation de l'énergie vibratoire, il est possible d'obtenir des informations sur.. : - l'homogénéité du mélange - les caractéristiques élasto-mécaniques - l'entité, la géométrie et la localisation des défauts particuliers ou des défauts internes, les variations dans le temps des paramètres de qualité du béton Les essais ultra-soniques permettant d'évaluer la vitesse de transit des impulsions (dont l'épaisseur et le temps sont connus) sont particulièrement importants. Le but premier de l'étude ultra-sonique est d'enregistrer le temps de vol (TOF, Time of Fly) et le calcul de la vitesse qui s'ensuit.
