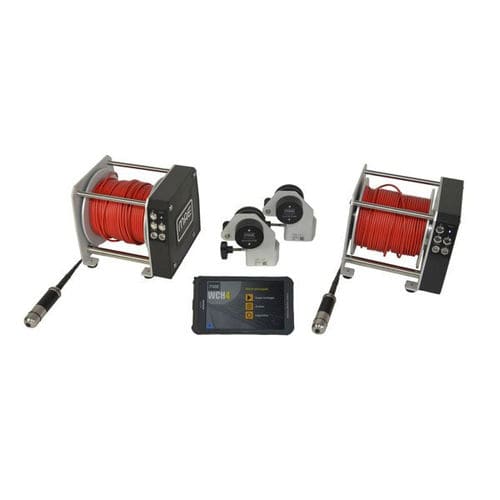

Système de surveillance de pieux de fondation WCH4

à ultrasonsmodulaireen temps réel

Le WCH4 est un instrument modulaire sans fil innovant pour les essais en trou transversal sur les poteaux de fondation. Le cœur du système est constitué de bobines motorisées contrôlées électroniquement sur lesquelles sont montées des sondes de forage de grande puissance pour des investigations transversales sur les poteaux de fondation, les diaphragmes et tous les travaux d'infrastructure en ciment ou en béton qui peuvent être vérifiés par des essais transversaux, c'est-à-dire en discernant des tubes préparés au moment du coulage et remplis d'eau par la suite. Chaque bobine du système WCH4 intègre une sonde motorisée avec un câble de 60 mt, et toute l'électronique de contrôle qui supervise la gestion automatique des sondes pendant la descente/ascension des sondes (cross-hole) et l'enregistrement des données. Grâce à la tablette robuste et à l'absence presque totale de câblage physique, les réglages, la gestion des mesures, ainsi que l'affichage et l'interprétation des données acquises, sont faciles et immédiats. En mode d'analyse directe, chaque onde émise par le générateur interne est entièrement affichée et il est en outre possible de modifier les paramètres d'affichage pour faciliter la lecture de la vitesse de passage et de la présence éventuelle de matériaux défectueux testés. Grâce à l'utilisation de 2-3-4 bobines motorisées à mouvement automatique et simultané, il est possible de réduire de façon exponentielle le temps de sondage, car avec une seule descente/ascension des sondes à l'intérieur du poteau investigué (qui doit être instrumenté avec 2-3-4 tubes), il est possible d'obtenir les sections correspondantes. Les données acquises à chaque impulsion sont affichées en temps réel sur le grand écran de la tablette, ce qui permet de visualiser immédiatement les éventuelles imperfections de la structure étudiée.
