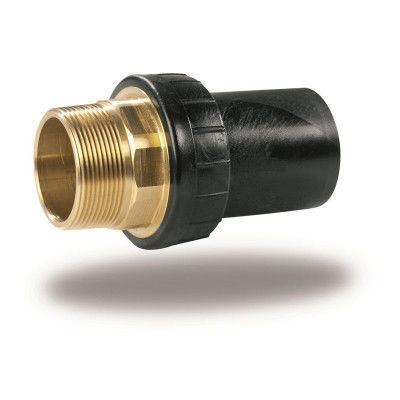

Raccord hydraulique 007

pour carburantpneumatiquefileté

Adaptateur de transition PE/laiton avec filetage mâle pour le gaz (conique). Fabriqué par moulage par injection, il est utilisé pour la connexion de différents matériaux (dont l'un doit être en polyéthylène) dans les systèmes de tuyauterie pour le transport de l'eau potable. Il peut également être utilisé dans les installations de gaz jusqu'à d63x2". - Applications : Utilisation pour le gaz combustible, l'eau, l'eau potable, application industrielle, prévention des incendies Matériaux : - Corps en laiton CW612N selon UNI EN 12168. - Embout en polyéthylène haute densité PE100, noir. - Joint torique en NBR 70 Sh.A approuvé pour le gaz et l'eau potable (DVGW). Certifications : - UNI EN 1555-3 (KIWA KIP-095784) - UNI EN 12201-3 D.M.174 (KIWA KIP-095789) - UNI EN ISO 15494 (KIWA KIP-095785) - DVGW G5600-1 (DW-7521CR0172) - DVGW GW335-B4 (DW-7511CR0155) - ACS C.M. 25.11.02 DGS/SD7A n.571 - PZH POLAND HK/W/0553/01/2012 Notes techniques : - Connexion métal/PE conforme à la norme UNI 9736, avec passage intégral. - Certifié pour une utilisation dans les systèmes d'eau potable selon le D.M. 174 de 2004. - Soumis à des tests de pression selon ISO 1167 et spécification de test MACPLAST supplémentaire. - Dimensions du polyéthylène selon UNI EN 1555-3, épaisseur standard SDR11. - Embout soudable en PE pour électrofusion UNI 10521 ou soudage bout à bout UNI 10520. - Filetage mâle conique, selon UNI EN 10226-1 (exISO7/1) avec joint moleté. - Utiliser une clé à crochet pour le serrage. Caractéristiques supplémentaires : - Équipé d'un joint torique de sécurité interne. Informations supplémentaires : - Approuvé pour une utilisation sur les pipelines de gaz jusqu'à DE63 x 2". Normes : - UNI EN 1555-3 - UNI EN 12201-3 - ISO 4437-3 - ISO 4427-3 - UNI EN ISO 15494 - UNI EN 10226-1 Spécifications techniques / Caractéristiques : - PN 16 bar (eau) - MOP 5 bar (gaz) - S5 / SDR11 Tableau dimensionnel : Référence | DE (mm) | DN (pouce) | DN (mm) | Ø (mm) | L (mm) | T (pouce) | Poids (kg) 0070020015 | 20 | 1/2" | 15 | 40 | 95 | R 1/2" | 0.10 0070025020 | 25 | 3/4" | 20 | 45 | 90 | R 3/4" | 0.15 0070032025 | 32 | 1" | 25 | 55 | 105 | R 1" | 0.25 0070032032 | 32 | 1 1/4" | 32 | 55 | 105 | R 1 1/4" | 0.38 0070040032 | 40 | 1 1/4" | 32 | 65 | 120 | R 1 1/4" | 0.40 0070040040 | 40 | 1 1/2" | 40 | 75 | 120 | R 1 1/2" | 0.48 0070050025 | 50 | 1" | 25 | 75 | 115 | R 1" | 0.45 0070050040 | 50 | 1 1/2" | 40 | 75 | 125 | R 1 1/2" | 0.52 0070050050 | 50 | 2" | 50 | 85 | 130 | R 2 1/2" | 0.70 0070063040 | 63 | 1 1/2" | 50 | 85 | 135 | R 1 1/2" | 0.62 0070063050 | 63 | 2" | 50 | 85 | 140 | R 2" | 0.73 0070075050 | 75 | 2" | 50 | 110 | 145 | R 2" | 0.80 0070075065 | 75 | 2 1/2" | 65 | 110 | 155 | R 2 1/2" | 1.20 0070090080 | 90 | 3" | 80 | 125 | 170 | R 3" | 1.60 0070110100 | 110 | 4" | 100 | 155 | 200 | R 4" | 2.90 0070125100 | 125 | 4" | 100 | 155 | 200 | R 4" | 2.90
