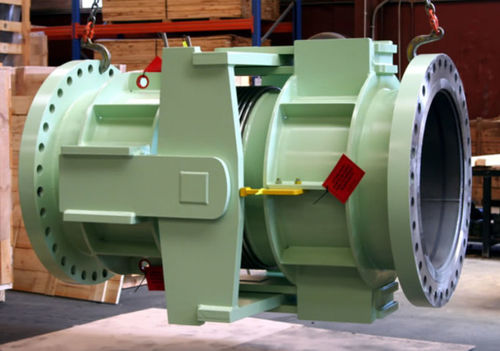

Compensateur de dilatation en métal M seriesrondcarréà bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en métal
- Forme
- rond, carré
- Fixation
- à bride, à souder
- Applications
- pour canalisations
- Autres caractéristiques
- articulé
- Diamètre nominal
2 200 mm
(86,61 in)- Température de travail
130 °C
(266 °F)
Description
Les joints de dilatation à la cardan sont conçus pour permettre un mouvement angulaire dans n'importe quel plan grâce à l'utilisation de deux paires de charnières fixées à un anneau de cardan flottant commun. L'anneau de cardan, les charnières et les axes sont conçus pour limiter la poussée de pression due à la pression interne et aux forces de cisaillement.
Un anneau de cardan est soit rond, soit carré. Pour les cardans ronds, le moment de torsion est pris en compte et pour les cardans carrés, l'instabilité due à la flexion est prise en compte.
MWC
Joint de dilatation à cardan avec extrémités à souder
MFC
Joint de dilatation à la cardan avec brides.
---
