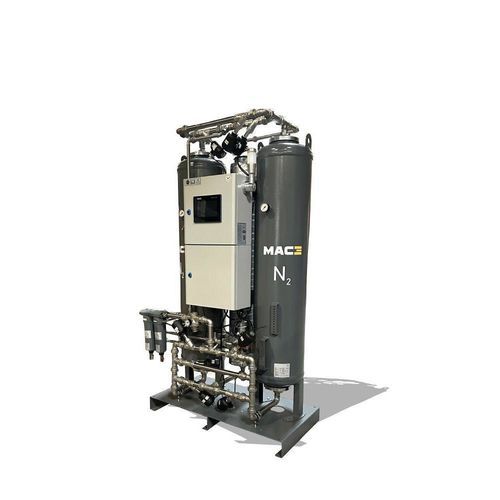

Générateur d'azote ultra pur MP seriespour applications de haute puretéindustrielpour l'industrie agroalimentaire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Caractéristiques du gaz
- pour applications de haute pureté, ultra pur
- Domaine
- industriel, pour l'électronique, pour l'industrie agroalimentaire, pour l'industrie du vin, pour l'industrie métallurgique
- Applications
- pour découpe laser
- Technologie
- PSA, à tamis moléculaire de carbone
- Autres caractéristiques
- en acier inoxydable
- Débit
Max: 1 957,6 m³/h
(69 131,992 ft³/h)Min: 0,65 m³/h
(22,955 ft³/h)- Pression de sortie
Max: 1 000 000 Pa
(145,04 psi)Min: 0 Pa
(0 psi)- Pureté du gaz
Max: 99,9999 %
Min: 95 %
- Puissance nominale
150 kW
(203,9 hp)
Description
Présentation
Chez MAC3, les générateurs d'azote MP fournissent une production d'azote continue sur site grâce à la technologie PSA (adsorption modulée en pression). Ils offrent autonomie, réduction des coûts liés à l'achat, transport et stockage d'azote, et sont conçus pour s'adapter aux exigences industrielles en termes de pression, débit et pureté.
Atouts
Technologie
Les générateurs MP reposent sur le principe PSA (adsorption modulée en pression). L'air comprimé est filtré et prétraité pour éliminer les impuretés, puis passe dans des colonnes contenant du tamis moléculaire de carbone (CMS) qui retient l'oxygène et laisse passer l'azote. Le cycle alterné d'adsorption et de régénération permet une production stable et continue d'azote à haut niveau de pureté, avec un entretien réduit.
Applications
Débit de sortie d'azote - Nm³/h vs concentration d'oxygène / pureté azote
O2 residuel | 1 PPM | 5 PPM | 10 PPM | 50 PPM | 100 PPM | 500 PPM | 0,1 % | 0,5 % | 1,0 % | 2,0 % | 3,0 % | 5,0%
Pureté N2 | 99,9999 % | 99,9995 % | 99,999 % | 99,995 % | 99,99 % | 99,95 % | 99,90 % | 99,50 % | 99 % | 98 % | 97 % | 95 %
MP01 | 0,65 | 0,75 | 0,85 | 1,15 | 1,6 | 2,0 | 2,35 | 3,4 | 4,2 | 5,5 | 6,3 | 8,0
MP02 | 1,3 | 1,5 | 1,7 | 2,3 | 3,2 | 4,0 | 4,7 | 6,8 | 8,4 | 11,0 | 12,6 | 15,8
MP03 | 2,6 | 3,0 | 3,5 | 4,6 | 6,4 | 8,0 | 9,4 | 13,6 | 16,8 | 22,0 | 25,6 | 31,6
MP04 | 3,9 | 4,5 | 5,1 | 6,9 | 9,6 | 12,0 | 14,1 | 20,4 | 25,2 | 33,0 | 37,8 | 47,4
MP05 | 5,2 | 6,0 | 6,8 | 9,2 | 12,8 | 16,0 | 18,8 | 27,2 | 33,6 | 44,0 | 50,4 | 63,2
MP06 | 6,5 | 7,5 | 8,5 | 11,5 | 16,0 | 20,0 | 23,5 | 34,0 | 42,0 | 55,0 | 63,0 | 79,0
MP07 | 9,1 | 10,5 | 12,0 | 16,2 | 22,4 | 28,0 | 32,9 | 47,6 | 58,8 | 77,0 | 88,6 | 110,6
MP08 | 12,1 | 13,5 | 16,0 | 20,7 | 28,8 | 36,0 | 42,3 | 61,2 | 75,6 | 99,0 | 114,2 | 142,1
MP09 | 14,7 | 16,5 | 20,0 | 25,3 | 35,2 | 44,0 | 51,7 | 74,8 | 92,4 | 121,0 | 139,8 | 173,7
MP10 | 17,3 | 19,5 | 24,0 | 29,9 | 41,6 | 52,0 | 61,1 | 88,4 | 109,4 | 143,0 | 165,4 | 205,2
MP11 | 19,9 | 22,5 | 28,0 | 34,5 | 48,0 | 60,0 | 70,4 | 102,0 | 126,2 | 165,0 | 191,0 | 236,7
MP12 | 22,5 | 25,5 | 32,0 | 39,1 | 54,4 | 68,0 | 79,4 | 115,6 | 143,0 | 187,0 | 216,6 | 268,2
MP13 | 29,0 | 33,0 | 40,5 | 50,6 | 70,4 | 88,0 | 102,9 | 149,6 | 185,0 | 242,0 | 279,6 | 347,2
MP14 | 38,1 | 43,5 | 52,5 | 62,1 | 92,8 | 116,0 | 135,8 | 197,2 | 243,8 | 319,0 | 368,2 | 457,8
MP15 | 47,2 | 57,0 | 68,5 | 82,8 | 121,6 | 152,0 | 178,1 | 258,4 | 319,4 | 418,0 | 482,4 | 599,9
MP16 | 59,1 | 70,5 | 84,5 | 103,5 | 150,4 | 188,0 | 220,4 | 319,6 | 395,0 | 517,0 | 596,6 | 742,1
MP17 | 71,4 | 34,0 | 100,5 | 124,2 | 179,2 | 224,0 | 262,7 | 380,8 | 470,6 | 616,0 | 710,8 | 884,1
MP18 | 83,5 | 97,5 | 116,5 | 144,9 | 208,0 | 260,0 | 305,0 | 442,0 | 546,2 | 715,0 | 825,0 | 1026,2
MP19 | 95,6 | 111,0 | 132,5 | 165,6 | 236,8 | 296,0 | 347,3 | 503,0 | 621,8 | 814,0 | 939,2 | 1168,3
MP20 | 110,3 | 127,5 | 152,5 | 190,7 | 272,0 | 340,0 | 399,0 | 578,0 | 714,2 | 935,0 | 1079,0 | 1342,0
MP21 | 125,0 | 150,0 | 180,5 | 225,4 | 313,6 | 392,0 | 469,4 | 664,4 | 823,6 | 1100,0 | 1244,4 | 1547,2
MP22 | 144,9 | 172,5 | 208,5 | 259,9 | 355,2 | 444,0 | 539,8 | 754,8 | 933,0 | 1265,0 | 1409,8 | 1752,4
MP23 | 163,9 | 194,5 | 236,5 | 294,4 | 396,8 | 496,0 | 610,2 | 843,2 | 1042,4 | 1430,0 | 1575,2 | 1957,6
Conditions de fonctionnement
Plage de température d'entrée: 5-50 °C
Pression d'entrée d'air: 5-11 bar g
Pression de sortie d'azote: Jusqu'à 10 bar g
Exigence d'entrée d'air: ISO 8573.1:2010 (classe 1.4.1)
Facteur de correction pression (5 à 11 bar g)
5 bar g | 6 bar g | 7 bar g | 8 bar g | 9 bar g | 10 bar g | 11 bar g
0,75 | 0,83 | 0,91 | 1,0 | 1,13 | 1,19 | 1,22
Facteur de correction température d'entrée air (5°C à 50°C)
5°C | 10°C | 15°C | 20°C | 25°C | 30°C | 35°C | 40°C | 45°C | 50°C
0,85 | 1,03 | 1,02 | 1,00 | 0,93 | 0,95 | 0,80 | 0,72 | 0,60 | 0,52
Dimensions, masse et alimentation par modèle (extraits)
MODÈLE | DIMENSIONS (l*L*h) mm | POIDS (kg) | Raccord entrée air BSP Femelle | Alimentation électrique | Puissance (W)
MP01 | 520 x 400 x 1145 | 45 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP02 | 550 x 400 x 1400 | 85 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP03 | 600 x 450 x 1620 | 120 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP04 | 800 x 500 x 1500 | 165 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP05 | 800 x 500 x 1700 | 200 | 3/4" | 230 V AC 50-60 Hz | 150 W
MP06 | 800 x 500 x 1700 | 290 | 1" | 230 V AC 50-60 Hz | 150 W
MP07 | 1180 x 650 x 1980 | 390 | 1" | 230 V AC 50-60 Hz | 150 W
MP08 | 1200 x 650 x 1935 | 485 | 1" | 230 V AC 50-60 Hz | 150 W
MP09 | 1200 x 650 x 2125 | 575 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP10 | 1250 x 750 x 2100 | 680 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP11 | 1400 x 700 x 1960 | 760 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP12 | 1500 x 700 x 2100 | 960 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP13 | 1600 x 750 x 2210 | 1200 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP14 | 1750 x 1000 x 2150 | 1600 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP15 | 1750 x 1000 x 2300 | 2000 | 2" | 230 V AC 50-60 Hz | 150 W
MP16 | 1820 x 1020 x 2380 | 2300 | 2" | 230 V AC 50-60 Hz | 150 W
MP17 | 1750 x 1020 x 2450 | 2700 | 2" | 230 V AC 50-60 Hz | 150 W
MP18 | 1950 x 1140 x 2300 | 3150 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP19 | 1500 x 1740 x 2465 | 3685 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP20 | 1680 x 1970 x 2300 | 4275 | 3" | 230 V AC 50-60 Hz | 150 W
MP21 | 1780 x 2170 x 2300 | 5000 | 3" | 230 V AC 50-60 Hz | 150 W
MP22 | 2000 x 2220 x 2350 | 5700 | 3" | 230 V AC 50-60 Hz | 150 W
MP23 | 2200 x 2320 x 2340 | 7000 | 3" | 230 V AC 50-60 Hz | 150 W
Caractéristiques / spécifications techniques
Chez MAC3, les générateurs d'azote MP fournissent une production d'azote continue sur site grâce à la technologie PSA (adsorption modulée en pression). Ils offrent autonomie, réduction des coûts liés à l'achat, transport et stockage d'azote, et sont conçus pour s'adapter aux exigences industrielles en termes de pression, débit et pureté.
Atouts
- Automate SIEMENS avec écran tactile pour une visualisation intuitive
- Affichage en temps réel de la pureté de l'azote
- Démarrage et arrêt automatiques selon la consommation
- Cuve d'homogénéisation intégrée pour une performance optimale
- Sonde O₂ zirconium pour un pilotage précis
- Tuyauterie inox pour une durabilité renforcée
- Filtration d'entrée garantissant une longévité accrue du système
Technologie
Les générateurs MP reposent sur le principe PSA (adsorption modulée en pression). L'air comprimé est filtré et prétraité pour éliminer les impuretés, puis passe dans des colonnes contenant du tamis moléculaire de carbone (CMS) qui retient l'oxygène et laisse passer l'azote. Le cycle alterné d'adsorption et de régénération permet une production stable et continue d'azote à haut niveau de pureté, avec un entretien réduit.
Applications
- Découpe laser
- Agroalimentaire
- Chimie et pharmacie
- Traitement des métaux
- Électronique et plasturgie
Débit de sortie d'azote - Nm³/h vs concentration d'oxygène / pureté azote
O2 residuel | 1 PPM | 5 PPM | 10 PPM | 50 PPM | 100 PPM | 500 PPM | 0,1 % | 0,5 % | 1,0 % | 2,0 % | 3,0 % | 5,0%
Pureté N2 | 99,9999 % | 99,9995 % | 99,999 % | 99,995 % | 99,99 % | 99,95 % | 99,90 % | 99,50 % | 99 % | 98 % | 97 % | 95 %
MP01 | 0,65 | 0,75 | 0,85 | 1,15 | 1,6 | 2,0 | 2,35 | 3,4 | 4,2 | 5,5 | 6,3 | 8,0
MP02 | 1,3 | 1,5 | 1,7 | 2,3 | 3,2 | 4,0 | 4,7 | 6,8 | 8,4 | 11,0 | 12,6 | 15,8
MP03 | 2,6 | 3,0 | 3,5 | 4,6 | 6,4 | 8,0 | 9,4 | 13,6 | 16,8 | 22,0 | 25,6 | 31,6
MP04 | 3,9 | 4,5 | 5,1 | 6,9 | 9,6 | 12,0 | 14,1 | 20,4 | 25,2 | 33,0 | 37,8 | 47,4
MP05 | 5,2 | 6,0 | 6,8 | 9,2 | 12,8 | 16,0 | 18,8 | 27,2 | 33,6 | 44,0 | 50,4 | 63,2
MP06 | 6,5 | 7,5 | 8,5 | 11,5 | 16,0 | 20,0 | 23,5 | 34,0 | 42,0 | 55,0 | 63,0 | 79,0
MP07 | 9,1 | 10,5 | 12,0 | 16,2 | 22,4 | 28,0 | 32,9 | 47,6 | 58,8 | 77,0 | 88,6 | 110,6
MP08 | 12,1 | 13,5 | 16,0 | 20,7 | 28,8 | 36,0 | 42,3 | 61,2 | 75,6 | 99,0 | 114,2 | 142,1
MP09 | 14,7 | 16,5 | 20,0 | 25,3 | 35,2 | 44,0 | 51,7 | 74,8 | 92,4 | 121,0 | 139,8 | 173,7
MP10 | 17,3 | 19,5 | 24,0 | 29,9 | 41,6 | 52,0 | 61,1 | 88,4 | 109,4 | 143,0 | 165,4 | 205,2
MP11 | 19,9 | 22,5 | 28,0 | 34,5 | 48,0 | 60,0 | 70,4 | 102,0 | 126,2 | 165,0 | 191,0 | 236,7
MP12 | 22,5 | 25,5 | 32,0 | 39,1 | 54,4 | 68,0 | 79,4 | 115,6 | 143,0 | 187,0 | 216,6 | 268,2
MP13 | 29,0 | 33,0 | 40,5 | 50,6 | 70,4 | 88,0 | 102,9 | 149,6 | 185,0 | 242,0 | 279,6 | 347,2
MP14 | 38,1 | 43,5 | 52,5 | 62,1 | 92,8 | 116,0 | 135,8 | 197,2 | 243,8 | 319,0 | 368,2 | 457,8
MP15 | 47,2 | 57,0 | 68,5 | 82,8 | 121,6 | 152,0 | 178,1 | 258,4 | 319,4 | 418,0 | 482,4 | 599,9
MP16 | 59,1 | 70,5 | 84,5 | 103,5 | 150,4 | 188,0 | 220,4 | 319,6 | 395,0 | 517,0 | 596,6 | 742,1
MP17 | 71,4 | 34,0 | 100,5 | 124,2 | 179,2 | 224,0 | 262,7 | 380,8 | 470,6 | 616,0 | 710,8 | 884,1
MP18 | 83,5 | 97,5 | 116,5 | 144,9 | 208,0 | 260,0 | 305,0 | 442,0 | 546,2 | 715,0 | 825,0 | 1026,2
MP19 | 95,6 | 111,0 | 132,5 | 165,6 | 236,8 | 296,0 | 347,3 | 503,0 | 621,8 | 814,0 | 939,2 | 1168,3
MP20 | 110,3 | 127,5 | 152,5 | 190,7 | 272,0 | 340,0 | 399,0 | 578,0 | 714,2 | 935,0 | 1079,0 | 1342,0
MP21 | 125,0 | 150,0 | 180,5 | 225,4 | 313,6 | 392,0 | 469,4 | 664,4 | 823,6 | 1100,0 | 1244,4 | 1547,2
MP22 | 144,9 | 172,5 | 208,5 | 259,9 | 355,2 | 444,0 | 539,8 | 754,8 | 933,0 | 1265,0 | 1409,8 | 1752,4
MP23 | 163,9 | 194,5 | 236,5 | 294,4 | 396,8 | 496,0 | 610,2 | 843,2 | 1042,4 | 1430,0 | 1575,2 | 1957,6
Conditions de fonctionnement
Plage de température d'entrée: 5-50 °C
Pression d'entrée d'air: 5-11 bar g
Pression de sortie d'azote: Jusqu'à 10 bar g
Exigence d'entrée d'air: ISO 8573.1:2010 (classe 1.4.1)
Facteur de correction pression (5 à 11 bar g)
5 bar g | 6 bar g | 7 bar g | 8 bar g | 9 bar g | 10 bar g | 11 bar g
0,75 | 0,83 | 0,91 | 1,0 | 1,13 | 1,19 | 1,22
Facteur de correction température d'entrée air (5°C à 50°C)
5°C | 10°C | 15°C | 20°C | 25°C | 30°C | 35°C | 40°C | 45°C | 50°C
0,85 | 1,03 | 1,02 | 1,00 | 0,93 | 0,95 | 0,80 | 0,72 | 0,60 | 0,52
Dimensions, masse et alimentation par modèle (extraits)
MODÈLE | DIMENSIONS (l*L*h) mm | POIDS (kg) | Raccord entrée air BSP Femelle | Alimentation électrique | Puissance (W)
MP01 | 520 x 400 x 1145 | 45 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP02 | 550 x 400 x 1400 | 85 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP03 | 600 x 450 x 1620 | 120 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP04 | 800 x 500 x 1500 | 165 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP05 | 800 x 500 x 1700 | 200 | 3/4" | 230 V AC 50-60 Hz | 150 W
MP06 | 800 x 500 x 1700 | 290 | 1" | 230 V AC 50-60 Hz | 150 W
MP07 | 1180 x 650 x 1980 | 390 | 1" | 230 V AC 50-60 Hz | 150 W
MP08 | 1200 x 650 x 1935 | 485 | 1" | 230 V AC 50-60 Hz | 150 W
MP09 | 1200 x 650 x 2125 | 575 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP10 | 1250 x 750 x 2100 | 680 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP11 | 1400 x 700 x 1960 | 760 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP12 | 1500 x 700 x 2100 | 960 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP13 | 1600 x 750 x 2210 | 1200 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP14 | 1750 x 1000 x 2150 | 1600 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP15 | 1750 x 1000 x 2300 | 2000 | 2" | 230 V AC 50-60 Hz | 150 W
MP16 | 1820 x 1020 x 2380 | 2300 | 2" | 230 V AC 50-60 Hz | 150 W
MP17 | 1750 x 1020 x 2450 | 2700 | 2" | 230 V AC 50-60 Hz | 150 W
MP18 | 1950 x 1140 x 2300 | 3150 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP19 | 1500 x 1740 x 2465 | 3685 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP20 | 1680 x 1970 x 2300 | 4275 | 3" | 230 V AC 50-60 Hz | 150 W
MP21 | 1780 x 2170 x 2300 | 5000 | 3" | 230 V AC 50-60 Hz | 150 W
MP22 | 2000 x 2220 x 2350 | 5700 | 3" | 230 V AC 50-60 Hz | 150 W
MP23 | 2200 x 2320 x 2340 | 7000 | 3" | 230 V AC 50-60 Hz | 150 W
Caractéristiques / spécifications techniques
- Technologie: PSA (adsorption modulée en pression) avec tamis moléculaire de carbone (CMS)
- Pureté disponible: jusqu'à 99,9999 % (selon modèle et point de consigne)
- Plage pression sortie: jusqu'à 10 bar g
- Pression d'entrée recommandée: 5-11 bar g
- Température d'entrée air: 5-50 °C
- Exigences qualité air: ISO 8573.1:2010 (classe 1.4.1)
- Automate: SIEMENS avec écran tactile
- Instrumentation: sonde O₂ zirconium, affichage temps réel pureté
- Construction: tuyauterie inox, cuve d'homogénéisation intégrée, filtration d'entrée
- Alimentation électrique standard: 230 V AC 50-60 Hz; consommation auxiliaire indicée 150 W (commande/contrôle)
- Large gamme de modèles MP01 à MP23 couvrant des débits de ~0,65 Nm³/h à plusieurs milliers Nm³/h
