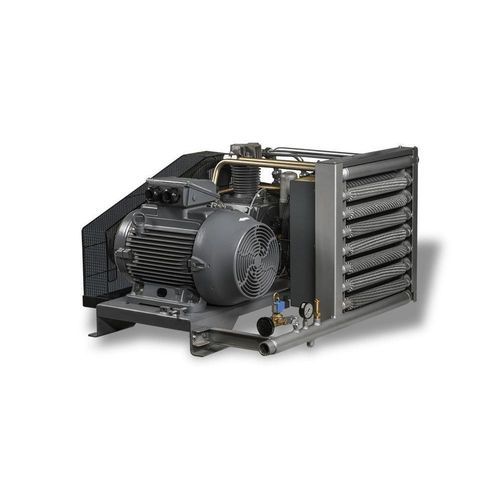

Booster pneumatique à piston B series

d'air comprimé

Présentation
La série BOOSTER augmente la pression d'entrée de l'air (7–13 bar) jusqu'à un maximum de 40 bar. Unités compactes à entraînement par courroie disponibles en modèles B 10, B 15, B 20, B 25, B 30 et B 40, adaptées aux installations pneumatiques industrielles.

Point fort

• Augmente la pression d'entrée du compresseur (7–13 bar) jusqu'à 40 bar pour les applications haute pression.
• Modèles disponibles : B 10, B 15, B 20, B 25, B 30, B 40.

Caractéristiques principales

• Moteur électrique : LEROY-SOMER ou WEG
  • Indice de protection IP55, isolation classe F
  • Rendement IE3
• Armoire électrique : démarreur et protection SCHNEIDER ELECTRIC ; DEC40 PCL avec séquencement jusqu'à 8 boosters
• Accouplement poulies-courroies :
  • Entraînement par courroie trapézoïdale
  • Tension et alignement aisés
  • Protection de la courroie
  • Poulie ventilée en fonte pour le refroidissement
• Bloc compresseur :
  • Vilebrequins et cylindres en fonte
  • Pistons et têtes de cylindre en alliage d'aluminium spécial
  • Soupapes d'aspiration et de refoulement en acier inoxydable

Équipements inclus

• Filtre à particules d'admission 5 μ
• Refroidisseur final

Domaines d'application

• Bâtiment et construction
• Traitement de surface et peinture
• Travail du bois et menuiserie
• Petite industrie et ateliers

Données techniques
MODÈLE | PRESSION Min | PRESSION Max | PUISSANCE @7 bar | @10 bar | @13 bar | kW | HP | RACCORD | DIMENSIONS (L x l x H) mm | POIDS (kg)
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

Caractéristiques techniques

• Capacité d'augmentation de pression : air entrant 7–13 bar porté jusqu'à 40 bar
• Options moteurs : LEROY-SOMER ou WEG, IP55, isolation classe F, rendement IE3
• Armoire électrique avec démarreur/protection SCHNEIDER ELECTRIC et DEC40 PCL (séquencement jusqu'à 8 boosters)
• Transmission : courroie trapézoïdale avec tension et alignement aisés et protection
• Bloc compresseur : vilebrequins et cylindres en fonte ; pistons et têtes en alliage d'aluminium ; soupapes en inox
• Équipement standard : filtre d'admission 5 μ et refroidisseur final
• Raccords : G 1" ou G 1 1/4" selon modèle
