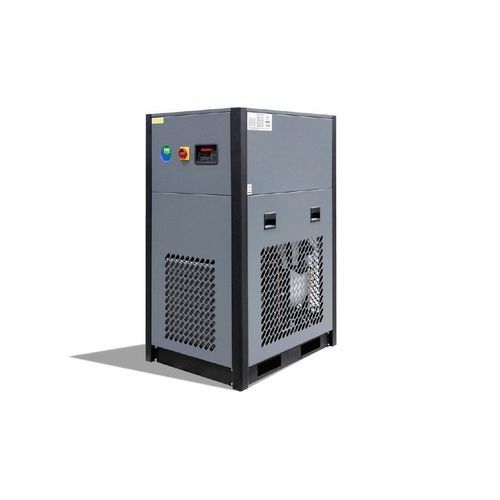

Sécheur d'air comprimé par réfrigération DK series

en ligne

Présentation
MAC3 commercialise la gamme DK de sécheurs par réfrigération avec filtres intégrés. Ces sécheurs offrent une faible empreinte au sol, une très faible perte de charge et un point de rosée réel de 3°C, adaptés aux réseaux d'air comprimé industriels et aux conditions tropicales.

Caractéristiques

• Design compact
  Châssis conçu pour ne laisser aucun espace libre et minimiser l'emprise au sol.
• Dispositif d’économie d’énergie
  Contrôleur électronique avec fonctions d'économie d'énergie et gestion des défauts.
• Échangeur en aluminium
  Perte de charge très faible (~100 mbar) et excellente efficacité thermique garantissant un point de rosée réel de 3°C.
• Accessibilité
  Accès aisé à chaque composant pour faciliter l'inspection et la maintenance.
• Compresseurs scroll (à partir de DK 140)
  Compresseurs scroll économes et durables sur les modèles supérieurs.
• Filtres en ligne intégrés (jusqu’à DK 170)
  Un filtre avec élément X pour élimination d'eau jusqu'à 1 µm et un filtre avec élément Y pour élimination d'huile jusqu'à 0,01 ppm.

Points forts

• Point de rosée de 3°C
• Perte de charge très faible
• Conçu pour des conditions tropicales
• Fonctionne jusqu’à 60°C en température d’entrée et 50°C en température ambiante grâce au réfrigérant R-134a et à un condenseur surdimensionné
• Contrôleur DIGIPRO (DK10–DK130) ou ESD (DK140–DK260)

Performances

• Réfrigérant : R-134a
• Pression maximale de fonctionnement : 16 bar
• Température ambiante maximale : 50°C
• Température d’entrée maximale : 60°C

Tableau - Modèles et spécifications
MODÈLE | ALIMENTATION | DÉBIT (m3/min) | RACCORDEMENT | FILTRES INTÉGRÉS | DIMENSIONS (mm L x l x H)
DK 10 | 230/1/50 | 0,35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0,58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0,83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1,45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2,17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2,83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3,30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4,72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5,90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

Caractéristiques / spécifications techniques

• Point de rosée : 3°C (point de rosée réel)
• Échangeur en aluminium : très faible perte de charge (~100 mbar)
• Réfrigérant : R-134a (sur l’ensemble de la gamme)
• Pression maximale de fonctionnement : 16 bar
• Limites de fonctionnement : jusqu’à 60°C en température d’entrée et 50°C en température ambiante (conditions tropicales)
• Contrôleurs : DIGIPRO pour DK10–DK130 ; ESD pour DK140–DK260
• Compresseurs : compresseurs scroll disponibles à partir du DK140 pour plus d’efficacité et de durabilité
• Filtration intégrée (jusqu’à DK170) : élément X pour élimination d’eau jusqu’à 1 µm ; élément Y pour élimination d’huile jusqu’à 0,01 ppm
• Conçu pour un accès aisé aux composants et une faible empreinte au sol
