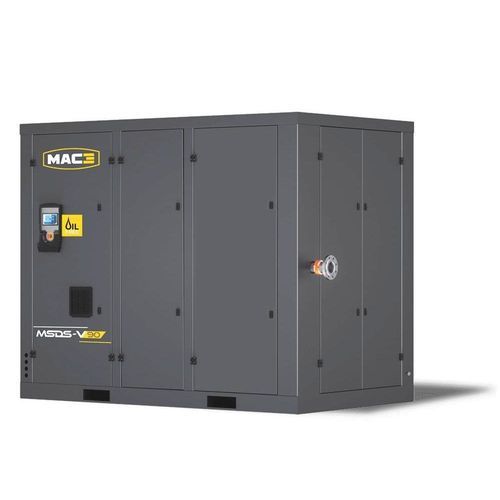

Compresseur à vis MSDS-V series

d'airélectriquestationnaire

Présentation
Plage de puissance annoncée 55 à 315 kW ; la table ci‑dessous présente les variantes de 55 à 250 kW. La gamme MSDS-V fournit de l'air 100 % sans huile pour des applications industrielles, combinant compression en 2 étages et entraînement direct.

Points forts

• Air 100 % sans huile
• Système de compression à deux étages
• Revêtement spécial des rotors pour une longue durée d'exploitation
• Efficacité maintenue dans le temps
• Fiabilité éprouvée

Performances

• Fonctionnement jusqu'à 45 °C ambiant
• Composants de qualité industrielle
• Contrôleur électronique performant pour la gestion des procédés
• Hautes performances grâce à l'entraînement direct et au moteur IE4
• Faibles besoins d'entretien
• Conception robuste pour une durée de vie prolongée

Ergonomie

• Mise en service rapide
• Utilisation simple
• Contrôleur électronique avec fonctions de maintenance préventive
• Accessibilité facilitée pour l'entretien préventif

Équipements standards
Moteur électrique WEG

• Indice de protection IP55, classe d'isolation F
• Rendement IE4

Bloc-vis GHH 2 étages

• Fiabilité et performances reconnues

Contrôleur électronique SMARTRONIC PLUS

• Alarmes et maintenance préventive ; pilotage à distance
• Fonction Maître/Esclave par liaison série
• Horloge hebdomadaire programmable
• Protocole MODBUS

Entraînement direct

• Accouplement flexible
• Protection par cloche d'accouplement

Système de refroidissement premium

• Refroidissement en deux étages
• Ventilateur radial
• Séparateurs d'eau sur les deux étages

Domaines d'application

• Industrie alimentaire
• Électronique
• Grandes industries
• Médical – pharmaceutique
• Industrie automobile
• Production d'énergie

Spécifications
MODÈLE | PUISSANCE (kW) | HP | PLAGE DE DÉBIT m3/min @7,5 bar | @8,5 bar | @10 bar | SORTIE AIR | DIMENSIONS (Lx l x H) mm | POIDS kg
MSDS-V 55 | 55 | 75 | 3,4 - 9,1 | 3,4 - 8,3 | 3,4 - 7,0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3,4 - 12,1 | 3,4 - 11,3 | 3,4 - 10,6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3,4 - 14,5 | 3,4 - 13,6 | 3,4 - 13,2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3,4 - 14,5 | 10,0 - 18,2 | 10,0 - 17,0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10,4 - 22,2 | 10,3 - 21,0 | 10,3 - 19,6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10,0 - 26,9 | 9,8 - 25,5 | 9,8 - 23,5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10,3 - 29,6 | 10,2 - 28,1 | 10,1 - 26,4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18,2 - 35,0 | 18,0 - 31,4 | 17,9 - 28,5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17,3 - 44,5 | 17,2 - 41,2 | 17,0 - 37,7 | DN 100 | 3685 x 2140 x 2715 | 6650

Caractéristiques techniques

• Gamme annoncée : 55 à 315 kW ; variantes listées jusqu'à 250 kW
• Compression : vis sans huile à deux étages
• Rotor : revêtement spécial pour fonctionnement longue durée et maintien de l'efficacité
• Moteur électrique : WEG, IP55, classe d'isolation F, rendement IE4
• Contrôleur : SMARTRONIC PLUS avec alarmes, maintenance préventive, pilotage à distance, Maître/Esclave via liaison série, horloge hebdomadaire, MODBUS
• Entraînement : entraînement direct avec accouplement flexible et protection par cloche
• Refroidissement : système en deux étages, ventilateur radial, séparateurs d'eau sur chaque étage
• Température ambiante de fonctionnement : jusqu'à 45 °C
• Sorties d'air : 2", DN 80 ou DN 100 selon modèle
• Dimensions et poids : voir le tableau des modèles
