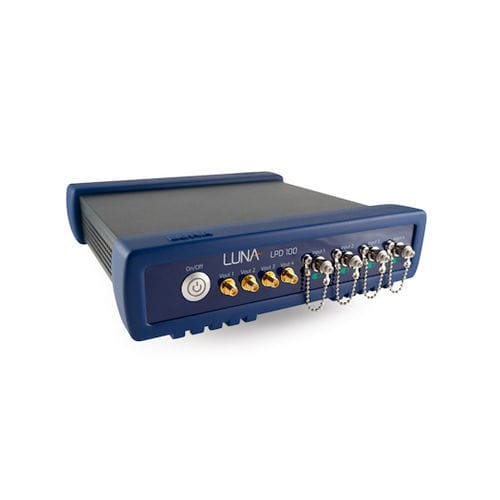

Détecteur à photodiode LPD 100

dynamiqueanalogiquemulticanal

Le détecteur logique multiport LPD 100 est un amplificateur à photodiode utile conçu pour mesurer les faibles niveaux de lumière, inférieurs à - 90 dBm. Le détecteur logarithmique de Luna est un amplificateur à photodiode utile conçu pour mesurer les faibles niveaux de lumière, jusqu'à - 90 dBm, et produire un signal électrique logarithmique linéaire. Il est disponible avec deux ou quatre canaux. Le LPD 100 est particulièrement adapté pour effectuer des mesures de puissance à haute dynamique dans des applications en boucle fermée. Par exemple, dans le suivi de la polarisation, en particulier lorsque l'on essaie de suivre un niveau de lumière minimum, où la génération d'un signal de retour fiable du suiveur peut être un problème difficile. Caractéristiques principales Étalonné à partir de 10 dBm. Réponse supérieure jusqu'à 4 MHz Sortie de tension analogique à tampon unique (SMA) Caractéristiques techniques Gamme de longueurs d'onde - 1000nm - 1680nm Type de fibre - SM Type de connecteur optique - FC/APC Décalage de sortie - -0,6 ± 0,2 V Tension de sortie (V) max@10dbm - 2,5 ± 0,1 V Impédance de sortie du port SMA (Ω) - 50Ω La gamme dynamique optique testée est de 95 dB - -85 dBm - +10 dBm Réponse en fréquence (puissance optique -85 ~ 10dBm) - 0.1MHz - 4MHz Alimentation - AC 100~240V / 15VA Température de fonctionnement - 0°C - 50°C Température de stockage - -20°C - 70°C Dimensions - 230mm (L) x 240 mm(L) x 60mm (H)
