Logiciel de CAO 3DViz

de visualisationde mesureTCP

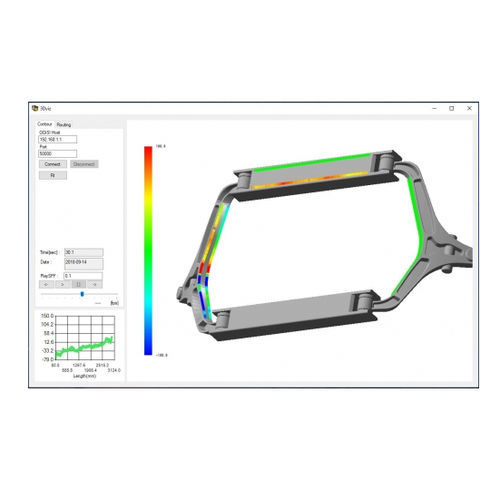

Le logiciel 3DViz permet une visualisation intuitive en 2D et 3D des données des capteurs haute définition. Le logiciel permet de visualiser les données de déformation ou de température d'un système ODiSI directement sur un modèle CAO 3D ou une image 2D. Le logiciel 3DViz permet de visualiser graphiquement les données de déformation et de température acquises par un système ODiSI. Il suffit de charger un fichier .stl ou graphique de l'article testé, de cartographier le routage du capteur à fibre optique sur le modèle ou l'image, puis de visualiser les données de température ou de déformation codées en couleur directement sur l'image ou le modèle 3D. Les données ODiSI relatives à la déformation et à la température peuvent être cartographiées et affichées en temps réel, en s'abonnant au flux de données de capteurs provenant d'un système ODiSI de la série 6000 en réseau. Les données ODiSI peuvent également être chargées et rejouées à partir de données ODiSI acquises précédemment. Le logiciel de visualisation des données de capteurs peut créer des vidéos de l'évolution de la déformation et de la température dans le temps afin de mieux comprendre les conceptions. Caractéristiques principales Interpréter et comprendre facilement des données complexes Visualisation de grands ensembles de données à l'aide de contours et d'une cartographie 3D ou 2D Visualisation des données de mesure en temps réel ou lecture des données enregistrées Caractéristiques techniques Fichiers de modèles 3D compatibles - fichiers .stl Fichiers d'images 2D compatibles - .bmp, .png, .jpg, .jpeg, .tif, .tiff Lecture des données - fichiers de données ODiSI 6000 Essayez le logiciel avec une version d'évaluation de 30 jours
