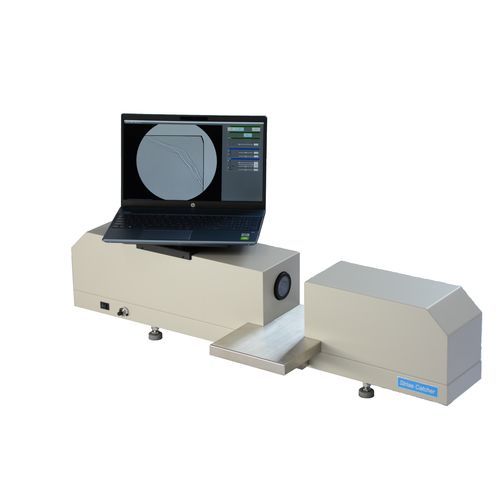

Appareil de contrôle de défauts de surface LSC-5100
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Applications
- de défauts de surface
Description
Présentation du produit
Appareil destiné à visualiser les stries et l'uniformité des matériaux transparents (cristaux optiques, filtres passe-bas pour modules caméra, etc.). Le système utilise une configuration optique shadowgraph pour capter l'inhomogénéité de luminosité causée par les stries, en évitant le flou d'image associé aux méthodes Schlieren à bord de couteau. Le logiciel dédié ClearBack effectue la correction d'arrière-plan pour faciliter la détection des défauts lors de l'inspection visuelle.
Guide vidéo de l'inspection
Guide vidéo présentant la procédure d'inspection (vidéo YouTube intégrée sur la page).
Spécification
Méthode d'inspection : Shadowgraphie (shadowgraph). Après la 1re lentille, la lumière divergente issue du filtre spatial devient parallèle; la 2e lentille focalise ensuite la lumière pour la prise d'image par une caméra CCD. Lorsqu'un échantillon présentant des stries est placé entre les deux lentilles, l'éclairement parallèle devient non uniforme et les variations de luminosité sont enregistrées par la CCD.
Champ de vision : env. φ45 mm
Source lumineuse : LED haute luminosité
Pixels effectifs : 1080 (H) × 824 (V)
Option : Support vertical (Poids : 10 kg)
PC : Windows 10 (64 bits) recommandé
Dimensions (standard) : L1030 × P160 × H205 mm (Poids : 29 kg). Support vertical (option) : L380 × P455 × H1245 mm
Logiciel : ClearBack dédié pour correction d'arrière-plan et inspection des défauts
Notes
Support vertical disponible en option.
Caractéristiques techniques
Appareil destiné à visualiser les stries et l'uniformité des matériaux transparents (cristaux optiques, filtres passe-bas pour modules caméra, etc.). Le système utilise une configuration optique shadowgraph pour capter l'inhomogénéité de luminosité causée par les stries, en évitant le flou d'image associé aux méthodes Schlieren à bord de couteau. Le logiciel dédié ClearBack effectue la correction d'arrière-plan pour faciliter la détection des défauts lors de l'inspection visuelle.
Guide vidéo de l'inspection
Guide vidéo présentant la procédure d'inspection (vidéo YouTube intégrée sur la page).
Spécification
Méthode d'inspection : Shadowgraphie (shadowgraph). Après la 1re lentille, la lumière divergente issue du filtre spatial devient parallèle; la 2e lentille focalise ensuite la lumière pour la prise d'image par une caméra CCD. Lorsqu'un échantillon présentant des stries est placé entre les deux lentilles, l'éclairement parallèle devient non uniforme et les variations de luminosité sont enregistrées par la CCD.
Champ de vision : env. φ45 mm
Source lumineuse : LED haute luminosité
Pixels effectifs : 1080 (H) × 824 (V)
Option : Support vertical (Poids : 10 kg)
PC : Windows 10 (64 bits) recommandé
Dimensions (standard) : L1030 × P160 × H205 mm (Poids : 29 kg). Support vertical (option) : L380 × P455 × H1245 mm
Logiciel : ClearBack dédié pour correction d'arrière-plan et inspection des défauts
Notes
Support vertical disponible en option.
Caractéristiques techniques
- Méthode d'inspection : Shadowgraphie (shadowgraph) — arrangement optique avec filtre spatial, 1re et 2e lentille, capture CCD des inhomogénéités de luminosité dues aux stries
- Champ de vision : env. φ45 mm
- Source lumineuse : LED haute luminosité
- Pixels effectifs (caméra) : 1080 (H) × 824 (V)
- Option : Support vertical (Poids : 10 kg)
- PC : Windows 10 (64 bits) recommandé
- Dimensions (standard) : L1030 × P160 × H205 mm (Poids : 29 kg)
- Dimensions support vertical (option) : L380 × P455 × H1245 mm
- Logiciel : ClearBack dédié pour correction d'arrière-plan et inspection des défauts
