Lame à retard de phase en quartz SB-RETAX-3L-1/2λ

pour conversion de polarisation linéaire

Présentation du produit
Un retard constant linéaire de 1/2λ est obtenu sur une large plage de longueurs d'onde lorsque la lumière polarisée linéairement traverse cette plaque d'onde. La plaque est fabriquée en laminant des films résine birefringents entre des substrats en verre tels que le verre optique et le quartz, offrant d'excellentes caractéristiques optiques. L'utilisation de films résine permet la fabrication de grandes dimensions (plus de 30 mm de diamètre). Pour des régions de longueurs d'onde limitées, des produits personnalisés peuvent être conçus selon le cahier des charges optique.

Fonction
Le modèle SB-RETAX-3L-1/2λ fournit une retardation linéaire demi-onde (1/2λ) constante sur une large plage spectrale. Cette plaque modifie la direction de polarisation et l'état de polarisation transmis pour une lumière linéairement polarisée en large bande.

Spécification
Numéros d'article
SB-RETAX-3L-1/2λ-20
SB-RETAX-3L-1/2λ-25
SB-RETAX-3L-1/2λ-30

Options
* Sans marquages d'axe pour indiquer la direction de l'axe optique. Des marquages peuvent être fournis sur demande.
* Tailles et formes autres que les produits standard peuvent être personnalisées (par exemple conversion pouce/métrique).
* Options pour production en série disponibles.

Images

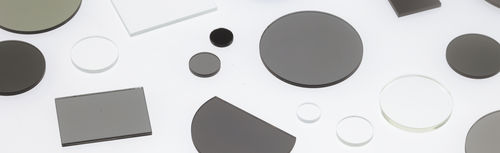

Images produits disponibles illustrant la construction de la plaque d'onde et des exemples d'articles de la série BROAD RETAX.

Caractéristiques / Spécifications techniques

• Type : Plaque d'onde large bande (SUPER BROADBAND RETAX, structure 3 couches)
• Retardation : 1/2λ linéaire constante sur une large plage de longueurs d'onde
• Construction : Films résine birefringents laminés entre substrats en verre (verre optique, quartz)
• Taille max recommandée : Fabrication possible pour diamètres supérieurs à 30 mm grâce à l'utilisation de films résine
• Personnalisation : Disponible pour régions de longueurs d'onde limitées et pour tailles/formes non standard
