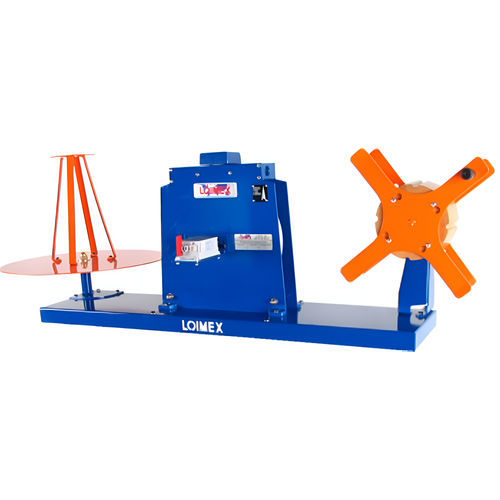

Bobineuse manuelle D16H/P

de câblesavec appareil de mesure de longueur

La machine est utilisée pour mesurer et enrouler des câbles et autres matériaux flexibles. Utilisation Pour les câbles et cordons flexibles de 1 à 16 mm de Ø. Les capacités maximales de déroulement et d'enroulement sont respectivement de 30 et 15 kg. Châssis de base Châssis de base en acier de 1 060x250 qui comprend un dispositif de mesure des câbles M20, un dispositif de déroulement A20 et un dispositif d'enroulement R20. MESUREUR DE CÂBLE M20 Boîtier en acier, roue de mesure en métal léger de 1 000 mm de circonférence, avec roulements à billes. Guide de passage avec entrée conique pour le passage tangentiel du matériau à mesurer. Rouleau de pression avec double ressort de traction, en acier recouvert de caoutchouc durci (sur le type M20/S avec acier spécial) et roulements avec couvercle de protection, actionné par un levier à travers un mécanisme à crémaillère. Mécanisme de comptage avec indication continue du mètre et des centimètres en chiffres blancs de 7 mm, sur fond noir. Capacité de mesure de 9.999,99 mètres, subdivisée en cm au moyen de chiffres blancs. Levier de remise à zéro. DISPOSITIF DE DÉBOBINAGE A20 Plaque de support de 500 mm Ø. Cône 60:200 mm Ø, 350 mm de hauteur, avec plaque de blocage amovible. Plaque de base avec 4 trous de fixation avec base de support. DISPOSITIF D'EMBOBINAGE R20 Bloc de support avec cône en bois de 60:200 mm Ø et 350 mm de hauteur, avec quatre rainures pour fixer la bobine de câble. La croix de verrouillage avant peut être facilement retirée. Capacité maximale de 15 kg. Options Vous pouvez commander le D16h avec des pieds, utilisez la référence D16h/p lors de votre commande. Diamètre du câble : 1 a 16 mm Capacité du compteur : 9.999,99 mts Précision approx. : +-0,2% Câble acier : en option Dimensions : 1.450x650x470 mm
