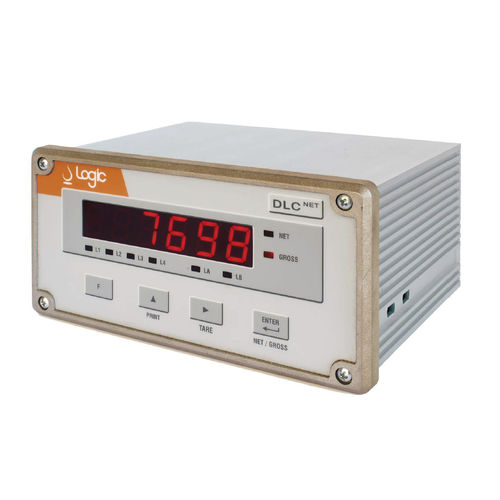

Module d'interface avec écran DLC-NET series

ProfiNetPROFIBUSpour capteur de force

DLC-NET Unité d'interface à microprocesseur pour les capteurs à jauges de contrainte avec affichage à 6 chiffres et connexion au bus de terrain, à la fois analogique et numérique PROFIBUS/PROFINET Les DLC-NET sériés sont des unités d'interface à microprocesseur pour les capteurs à jauges de contrainte. Dans la version de base, ils permettent la visualisation du poids sur l'écran. Avec la carte d'extension, de nombreuses autres fonctions sont activées, notamment le dosage automatique de jusqu'à quatre composants, avec des sorties numériques immédiates et différées. Disponible avec des interfaces de bus de terrain en option : Profibus-DP® ou Profinet ® CARACTÉRISTIQUES GÉNÉRALES - Boîtier métallique compact et robuste pour montage sur panneau - Calibrage numérique complet par boutons poussoirs - Bus de terrain de communication Profibus-DP® ou Profinet ® en option - Il répond aux exigences de la directive CEM 2014/30/UE et il est testé selon les normes harmonisées EN 61000-4 et EN 61000-6 Isolation galvanique par convertisseur DC/DC entre l'alimentation 24 Vdc, les cellules de charge, le bus de terrain et l'affichage à distance pour une atténuation maximale des perturbations. L'appareil est calibré électriquement en usine. CARACTÉRISTIQUES TECHNIQUES Alimentation électrique des cellules de charge : Courant maximal : Sensibilité maximale : Signal d'entrée : Résolution maximale : Taux de conversion : Alimentation de l'appareil : Dimensions : - 5 V de 150 mA (4 cellules de charge avec R=350 ü) 40 nV/div de -4mV/V à +4 mV/V 19 bit + segno (524.288 divisioni a 4 mV/V) 10 ou 80 échantillon/s (sélectionnable) 24 Vdc±10%, B Lmax 144 x 72 x 120 mm (L x H x P) Interface Profibus-DP® esclave (jusqu'à 12 Mbit/s) : permet une connexion facile à un PLC/PC avec jusqu'à 124 unités sur une seule liaison. Interface esclave Profinet® (10/100 Mbit/s) avec commutateur Ethernet intégré pour une connexion en guirlande facile.
