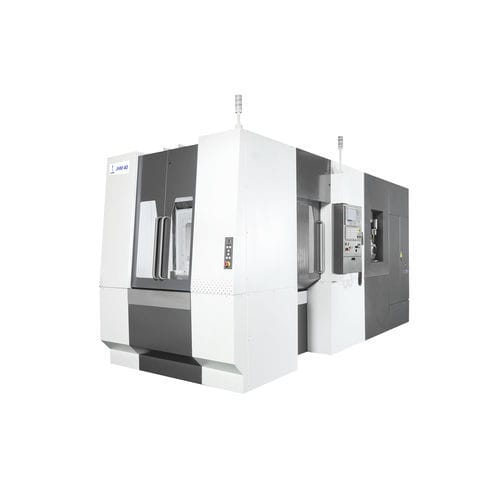

Centre d'usinage 3 axes JHM 40
verticalBT 40de découpe

Centre d'usinage 3 axes - JHM 40 - LMW - vertical / BT 40 / de découpe
Centre d'usinage 3 axes - JHM 40 - LMW - vertical / BT 40 / de découpe
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40
Fonction associée
de découpe
Course X

500 mm
(19,69 in)

Course Y

500 mm
(19,69 in)

Course Z

500 mm
(19,69 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Puissance

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Vitesse d'avancement axe X

48 000 mm/min
(31,5 in/s)

Vitesse d'avancement axe Y

32 000 mm/min
(21 in/s)

Charge max. de la table

400 kg
(882 lb)

Poids max. outil

7 kg
(15,4 lb)

Temps de changement outil

3 s

Poids total

9 000 kg
(19 841,6 lb)

Longueur hors tout

2 800 mm
(110,2 in)

Largeur hors tout

5 800 mm
(228,3 in)

Hauteur totale

2 730 mm
(107,5 in)

Description

CAPACITÉ Centre de la broche au sommet de la palette - mm - 100-600 Nez de la broche au centre de la palette - mm - 100-600 Diamètre maximal de la pièce à usiner - mm - 600 Longueur maximale de la pièce à usiner - mm - 500 PALETTE Taille de la palette - mm - 400 x 400 Nombre de palettes - nos. - 2 Changement de palette - type - rotatif Angle d'indexation maximal - deg - 1o Temps de changement de palette - sec - 15 BROCHE Puissance du moteur de la broche Max. Couple de la broche ( Cont. /Inter.) - Nm - 52.5 / 95.5 SYSTÈME D'ALIMENTATION Vitesse d'avance de coupe - m/min - 10 Diamètre x Pas de la vis à billes - mm - ∅40 x 16 CHANGEUR AUTOMATIQUE D'OUTILS Max. Diamètre de l'outil avec l'outil adjacent - mm - 75 Max. Diamètre de l'outil sans outil adjacent - mm - 140 Longueur maximale de l'outil - mm - 300 SYSTÈME CNC Contrôleur - - Fanuc 0i-MF

---

Ceci est une traduction automatique  (voir l’original en anglais)
