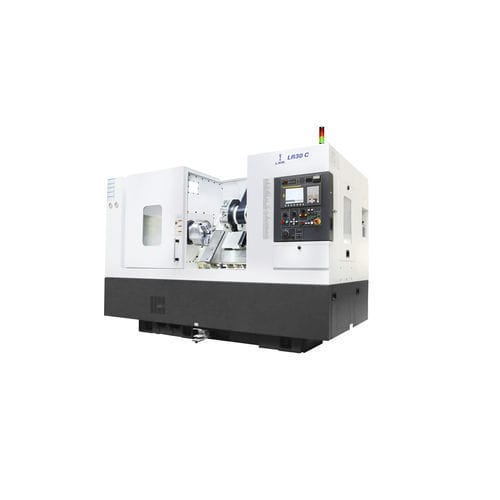

Centre de tournage CNC LR30 C2 axesA2-8de découpe
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Nombre d'axes
- 2 axes
- Nez de broche
- A2-8
- Autres caractéristiques
- de découpe, avec tourelle, à broche
- Diamètre
680 mm
(26,77 in)- Vitesse de rotation
3 500 rpm
(21 991,149 rad.min-1)- Longueur de la pièce
400 mm
(16 in)- Passage de barre
50 mm
(2 in)- Course X
260 mm
(10 in)- Course Z
500 mm
(20 in)- Avance rapide sur X
20 000 mm/min
(13 in/s)- Avance rapide sur Z
24 000 mm/min
(16 in/s)- Puissance nominale
15 kW, 18,5 kW
(20,4 hp, 25,2 hp)- Longueur hors tout
3 015 mm
(119 in)- Largeur hors tout
1 615 mm
(64 in)- Hauteur totale
2 240 mm
(88 in)- Poids
5 000 kg
(11 023 lb)
Description
CAPACITÉ
Diamètre du mandrin Max - mm - 304
Diamètre max. Diamètre de tournage - mm - 470
Distance entre les centres - mm - -
BROCHE
Trou dans la broche - mm - 77
ALIMENTATION
Inclinaison du chariot - deg - 45o par rapport au plan horizontal
TURRET
Nombre de stations - nos. - 8
Taille de la tige de l'outil - mm - 25 x 25
Indexage de la tourelle - Type - Hydraulique
Indexage de la tourelle - sec - 1.5
PILOTAGE
Diamètre du fourreau - mm - NA
Course du fourreau - mm - NA
Conicité du fourreau. - - NA
SYSTÈME CNC
Contrôleur - Type - Fanuc / Siemens
TAUX D'ENLÈVEMENT DE MATIÈRE (MRR)
Diamètre - mm - 151
Vitesse de coupe - m/sec - 200
Vitesse de la broche - rpm - 422
DOC - mm - 6
Avance - mm/tr - 0,32
Capacité - cc/min - 384
Seigneur de la broche - % - 95
---
