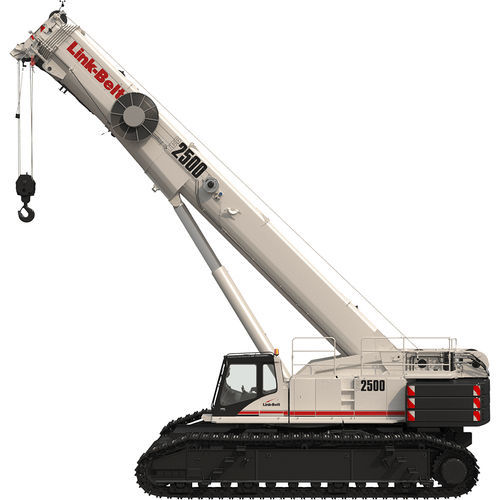

Grue sur chenilles TCC-2500

à flèchetélescopiquetreillis

Hauteur de base 223 mt à 2,8 m Flèche principale Flèche moulée en sept sections Longueur (min-max) 13,3 m – 68 m Système télescopique Goupille et loquet Extension de flèche 3,7 m – 12,2 m – 20,4 m Extensions en treillis 1 ou 2 extensions de 7,6 m Hauteur maximale en bout de flèche 105,4 m Marque et modèle du moteur Cummins QSL9 Tier 4 Final Puissance 239 kW à 1 800 tr/min Traction maximale / Vitesse maximale du câble 12 965 kg / 123,1 m/min Poids supérieurs standard 69,8 kg Poids standard de la partie inférieure 19,9 kg Charge de transport principale 48 605 kg Charge de débordement 7 Caractéristiques principales Flèche principale de 43,7 ft à 223 ft (13,3 m à 68 m) avec goupille motorisée et loquet Flèche en trois sections en option (12 ft – 40 ft – 67 ft) avec une hauteur maximale en pointe de 301 ft Deux rallonges de flèche en treillis de 25 ft (7,6 m) en option Hauteur maximale en pointe de 351 ft (107 m) avec les rallonges Huit modes de flèche pour optimiser les capacités de levage Des poulies de tête en nylon légères réduisent le poids total de la machine et augmentent les capacités de levage Tête de flèche à passage rapide avec poulie à passage rapide permettant de faire passer facilement le câble par-dessus la tête de flèche L'embout de flèche en forme de tête de marteau permet à l'opérateur de travailler à des angles de flèche élevés Plaques d'usure sans graissage Poulie auxiliaire de série sur la flèche principale Sélection et transport de la table de gîte complète Tables de gîte de 1, 2, 3 et 4 degrés sélectionnables dans RCL Transport complet en huit chargements L'unité principale pèse 107 154 lbs (48 604 kg) une fois les châssis latéraux démontés Sept chargements supplémentaires de moins de 44 500 lbs (20 185 kg) chacun Châssis latéraux à crochet et goupille avec verrouillage hydraulique Quatre vérins hydrauliques espacés pour faciliter le montage et le démontage des châssis latéraux Vitesse de déplacement rapide de 1,6 mph (2,6 km/h) Passerelles rabattables
