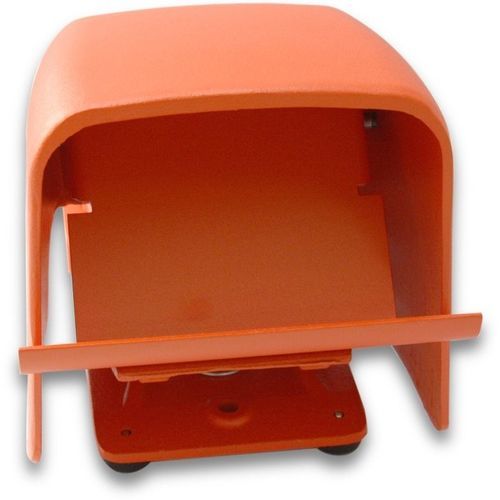

Interrupteur à pédale de commande 511-B2OXG

de sécuritéde freinélectrique

Aperçu
Le modèle 511-B2OXG Hercules est une pédale anti-déclenchement conçue pour réduire les mises en marche accidentelles grâce à un bouclier Gated OX et un levier de verrouillage ; destinée aux équipements industriels nécessitant un commutateur momentané DPDT à un seul niveau d'action.

Détails du produit

• Modèle : 511-B2OXG
• Marque : Hercules
• Type d'interrupteur : Électrique, action unique momentanée
• Circuiterie : DPDT (Form CC)
• Entrée de câble : 3/4"-14 NPT fileté (standard, simple)
• Couleur du boîtier : Orange
• Matériau du boîtier : Fonte (pédale et boîtier)
• Bouclier : Gated OX Shield
• Performances électriques : 20 A 125-250 VAC ; 1 H.P. 125-250 VAC ; Heavy Pilot Duty 250 VAC max.

Fonctionnalités & avantages

• Le levier de déclenchement doit être relâché avant d'enfoncer la pédale pour réduire les activations involontaires
• Libération fluide du levier et mouvement de la pédale pour une opération régulière
• Double ressort de retour de pédale et mécanisme de verrouillage positif
• Joint de couverture en néoprène, joints toriques sur l'arbre d'actionnement et vis de terre séparée pour étanchéité et mise à la terre
• Pieds en caoutchouc antidérapants et trois trous de fixation pour montage rigide au sol ou sur machine

Matériaux

• Pédale et boîtier en fonte pour la résistance structurelle
• Protégé par un bouclier en aluminium moulé
• Finition peinture : Orange signalisation

Options

• Modèles avec boucliers surdimensionnés "O" et "OX" acceptent chaussures de sécurité larges et protections métatarsiennes ; le "OX" offre 3/4" (19,1 mm) d'ouverture supplémentaire vs "O"
• Entrées de conduit doubles 1/2"-14 NPT et tailles métriques disponibles sur commande spéciale
• Modèles double & triple, variantes avec fermeture et versions RF sans fil disponibles sur commande spéciale

Boîtier
NEMA Type 2, 4 & 13 ; UL Enclosure 2, 4 & 13 ; CSA Enclosure 2, 4 & 13 ; EN 60529 Degré de protection IP56

But
Conçu pour éviter les activations accidentelles ; étanchéité contre gouttes, poussières, eau et huile adaptée aux environnements industriels

Applications

• Plieuses
• Marqueurs de boîtes
• Freins
• Broyeurs
• Nettoyeurs
• Systèmes de fermeture
• Systèmes de convoyeurs
• Pinceuses
• Scies à couper tuyaux et tubes
• Coupeuses
• Machines de découpe
• Perceuses
• Tables de perçage
• Ateliers de fabrication
• Machines de retrait d'obturation
• Plieuses
• Équipements de transformation alimentaire
• Systèmes de formage
• Broyeurs
• Machines à meuler
• Lacérateurs
• Tours
• Ascenseurs
• Systèmes de marquage
• Manipulateurs de matériaux
• Microscopes
• Systèmes de contrôle de lancement de missiles
• Machines de moulage
• Effileuses
• Notcheuses
• Forages pétroliers
• Plateformes
• Positionneurs
• Tours de potier
• Tireuses
• Équipements de poinçonnage
• Systèmes d'enroulement
• Riveteuses
• Rouleuses
• Routeurs
• Scies
• Scieries
• Broyeurs de déchets
• Équipements de nettoyage d'égouts
• Cisailles
• Machines à chaussures
• Broyeuses
• Navette spatiale
• Filsatureuses
• Agrafeuses
• Équipements chirurgicaux
• Tables
• Testeurs
• Machines à laminage
• Fileteuses
• Machines de découpe et formage
• Machines de perçage d'embouts de tube
• Dispositifs d'expansion de tube
• Centres de tournage/fraisage
• Touret
• Centres d'usinage
• Plateaux tournants
• Machines d'attachage et de regroupement
• Contrôle de tension
• Canons à eau
• Soudeuses
• Équipements d'enroulement
• Systèmes de tréfilage

Caractéristiques / spécifications techniques

• Modèle : 511-B2OXG
• Type d'interrupteur : Électrique
• Action : Single Stage Momentary
• Circuiterie : DPDT (Form CC)
• Entrées de câble : 3/4"-14 NPT fileté (standard, simple)
• Couleur du boîtier : Orange
• Matériau du boîtier : Fonte (pédale et boîtier)
• Boucliers & protections : Gated OX Shield (OX offre hauteur d'ouverture supplémentaire vs O)
• Performances électriques : 20 A 125-250 VAC ; 1 H.P. 125-250 VAC ; Heavy Pilot Duty 250 VAC max.
• Indice de boîtier : NEMA Type 2, 4 & 13 ; UL Enclosure 2, 4 & 13 ; CSA Enclosure 2, 4 & 13 ; EN 60529 IP56
• Étanchéité : Joint de couverture en néoprène plus joints toriques sur l'arbre d'actionnement ; vis de terre séparée
• Montage : Pieds antidérapants en caoutchouc et trois trous pour fixation rigide
• Options : Boucliers surdimensionnés, entrées de conduit alternatives, modèles twin/triple, modèles avec protection, versions RF sans fil (commande spéciale)
