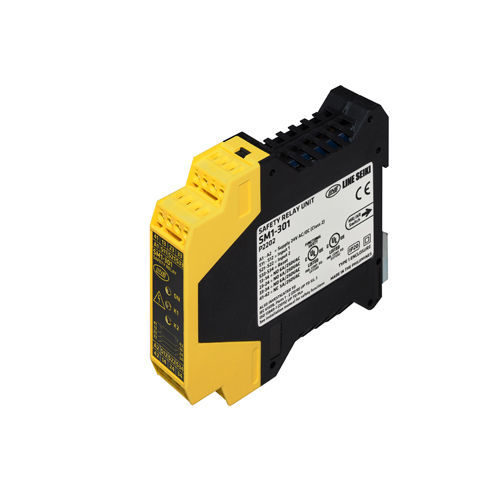

Relais de sécurité d'arrêt d'urgence SM1-301

PLeIECSIL

Présentation du produit:Le SM1-301 est un relais de sécurité conçu pour surveiller les dispositifs d'arrêt d'urgence et/ou les interrupteurs de fin de course. Il s'agit d'un dispositif compact et peu encombrant d'une largeur de 23 mm, conforme à la catégorie 4 de la norme ISO 13849-1. Jusqu'à 25 unités de modèles de la série SS4 peuvent être connectées en série tout en restant conformes à la catégorie 4.Caractéristiques:Largeur de 23 mm, type compact à faible encombrementApplicable aux conditions de la catégorie 4 selon ISO 13849-125 unités de modèles de la série SS4 peuvent être connectées en série, toujours applicables aux conditions de la catégorie 4 selon ISO 13849-1Surveiller les contacts des dispositifs d'arrêt d'urgence et/ou des interrupteurs de fin de course3 sorties de sécurité (N.O.) avec contacts guidés par la forceSpécifications:Tension d'alimentationAC / DC24V (-15%/+10%)Consommation électrique5VA (AC) 2,5W (DC)Protection contre les courts-circuitsFusible électroniqueEntrée de sécuritéNombre de canaux d'entrée : Entrée N.O. x 2 canauxCourant d'entrée : 166mA max. par canalSortie de sécuritéContact N.O. x 3AC250V 6A (AC Resistive) / AC250V 5A (AC General) / DC24V 5A (DC General)Sortie auxiliaireContact N.C. x 1AC250V 5A (AC Resistive) / AC250V 5A (AC General) / DC24V 5A (DC General)PLPLe (Safety Cat.4), SIL 3Matériau du contactAgSnO₂Charge minimale de contactDC5V 10mARésponse20ms max.Dimensions100 x 23 x 114mm (Plan d'encombrement)Plage de température de fonctionnement-20 - +60°CPoids180gClasse de protectionIP20MTTFd＞100 foisConformité NormesISO 13849-1, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 61326-1,IEC 61326-3-1, IEC 60068-2-1, IEC 60068-2-2, UL 60947-1, UL 60947-5-1,CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-1, CE, RoHSCaractéristiques techniques clés:Alimentation : AC/DC 24V (-15%/+10%)Consommation électrique : 5VA (AC), 2,5W (DC)Protection contre les courts-circuits : Fusible électroniqueEntrées de sécurité : 2 canaux, entrée N.O., 166mA max. par canalSorties de sécurité : 3 contacts N.O., AC250V 6A (résistif), AC250V 5A (général), DC24V 5A (général)Sortie auxiliaire : 1 contact N.F., AC250V 5A, DC24V 5AP Niveau de performance : PLe (Cat.4), SIL 3Matériau du contact : AgSnO₂Minimum Contact Load : DC5V 10mAR Temps de réponse : 20ms max.Dimensions : 100 x 23 x 114mmTempérature de fonctionnement : -20 à +60°CPoids : 180gProtection : IP20MTTFd : ＞100 foisNormes : ISO 13849-1, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 61326-1/3-1, IEC 60068-2-1/2, UL 60947-1/5-1, CSA C22.2 No. 60947-1/5-1, CE, RoHS
