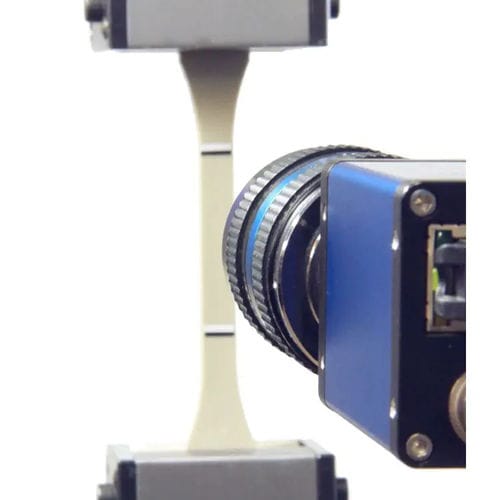

Extensomètre vidéo RTSS

d'élongationtransversal

Capteur de contrainte sans contact pour les essais de matériaux - Pour les essais de traction standardisés - Marquage facile de l'échantillon - Mesure optionnelle de la déformation transversale - Déformation de 0,0005% à 1000% Le vidéo-extensomètre RTSS mesure la déformation longitudinale et transversale pendant les essais de matériaux (par exemple, essais de traction, de compression). Le système peut être utilisé pour des échantillons plats et ronds avec un champ de vision (FOV) de 10mm à 1000mm. Pour les essais sur corde, un FOV allant jusqu'à 5m peut être réalisé. Des déformations de 0,0005% à 1000% peuvent être mesurées. Le RTSS (Real Time Strain Sensor) peut être intégré via différentes interfaces en tant que capteur de déformation et peut être entièrement intégré dans une machine d'essai de traction. D'autres modules d'analyse hors ligne pour la détermination de la distribution des déformations et de la longueur des fissures (par exemple, les essais à long terme) sont disponibles. Sans contact Pas de serrage = pas d'influence mécanique d'un capteur mécanique sur l'éprouvette : - Haute précision - Pas d'influence ou d'endommagement de l'éprouvette Mesure de la déformation à la rupture (pas de limitation mécanique du capteur) Indépendant du matériau Large champ d'application sur tous les matériaux Les matériaux souples et rigides peuvent être testés Déformations de 5µm/m à 1000% Champ de vision flexible Taille des éprouvettes de quelques mm à quelques m Pour des déformations de 20µm/m à 1000% Utilisé sur les petites et grandes machines d'essai de traction Un seul système pour - Différentes machines d'essai dans un même laboratoire - Différentes tâches Basé sur une caméra Marquage facile de l'échantillon Peut être utilisé pour des échantillons minuscules grâce à la visualisation d'images agrandies Enregistrement de films pour la documentation et le contrôle qualité Haute précision, haute vitesse Mesure simultanée de la déformation longitudinale et transversale Vision par caméra en direct Configuration rapide du système Alignement précis de l'échantillon
