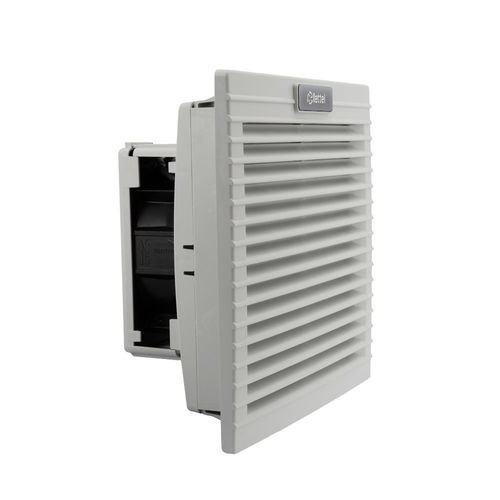

Grille de ventilation en plastique GTA-176-VFF series

avec filtre à poussièrecarrée

Description
GTA-176-VFF : grille d’aération intégrant un ventilateur et un filtre G3 pour la gestion thermique des armoires électriques. Conçue pour accélérer la circulation d’air et évacuer l’air chaud afin de refroidir l’armoire.

Caractéristiques principales

• Ventilateur : bornes à ressort pour raccordement rapide et sûr; sens du flux d’air par défaut extérieur → intérieur; sens facilement réversible via le système Fan Quick Lock; débit d’air 115 m³/h sans filtre et 84 m³/h avec filtre; disponible en 230 Vca (consommation 22 W) et 24 Vcc (consommation 9 W).
• Grille : face 204×204 mm en ABS auto-extinguible (UL94 V0), faible strie extérieure, coloris RAL 7035; joint d’étanchéité en mousse; assure, avec le filtre, un indice de protection IP54.
• Filtre : catégorie G3; remplacement rapide en quelques secondes via la grille avant ouvrable sans outil.
• Intégration : fixation par encliquetage sans vis; découpe carrée simple pour installation; profondeur totale 90 mm; encastrement dans découpe 176×176 mm.

Fonctionnalités et usages

• Permet le refroidissement actif des armoires électriques, notamment lorsqu’elle est associée à un thermostat de ventilation.
• Installation rapide et sans outillage; maintenance simplifiée (remplacement rapide du filtre).

Normes et conformités

• Conformités : CE, RoHS, REACH.

Variantes et codes commandes
Code commande | Tension d’alimentation | Produit stocké
GTA-176-VFF-24 | 24 Vcc | instock
GTA-176-VFF-230 | 230 Vca | instock

Ressources
Documentation disponible : fiche technique produit, notice d’installation et documents de présentation/catalogue (formats PDF).

Caractéristiques / spécifications techniques

• Référence modèle : GTA-176-VFF
• Face avant : 204 x 204 mm
• Profondeur totale : 90 mm
• Découpe d’encastrement : 176 x 176 mm
• Matériau grille : ABS hautement résistant, auto-extinguible (UL94 V0)
• Coloris : RAL 7035
• Indice de protection : IP54 (avec joint mousse + filtre)
• Filtre : catégorie G3, grille avant ouvrable sans outil
• Débit d’air : 115 m³/h sans filtre, 84 m³/h avec filtre
• Tensions disponibles : 230 Vca (22 W), 24 Vcc (9 W)
• Raccordement : bornes à ressort
• Système flux : sens par défaut extérieur→intérieur, réversible via Fan Quick Lock
• Fixation : encliquetage (installation sans vis)
• Conformités : CE, RoHS, REACH
