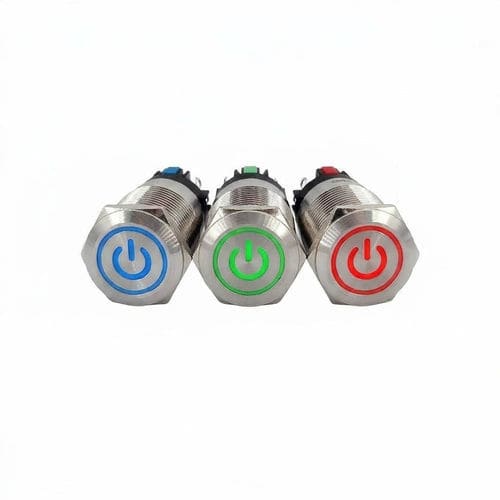

Bouton poussoir IP65 CBP22D-1A-AP series

1NO/NFmonté sur panneauaction momentanée

Présentation
Bouton poussoir antivandale à encastrer Ø22 mm, corps inox 304, tête plate avec sigle "Power" gravé. Modèle CBP22D. Disponible en version momentanée (poussoir) ou maintenue (stable). Indice de protection IP65, raccordement sur bornes à vis. Conçu pour pilotage de machines, démarrage/arrêt d’équipements et commandes visibles dans des environnements industriels, tertiaires ou grand public.

Caractéristiques électriques

• Contact : 1NO + 1NF
• Courant de commutation : 5 A / 230 V
• Versions LED en 24 V ou 230 V selon référence

Caractéristiques physiques

• Découpe d’encastrement : Ø22 mm
• Épaisseur maximale du panneau : 11 mm
• Corps : inox 304
• Tête : plate, sigle Power gravé
• Raccordement : bornes à vis
• Indice de protection : IP65 (étanche à la poussière et protégé contre les jets d’eau)

Étanchéité et résistance

• Indice IP65 — adapté à une installation en extérieur et dans des environnements humides ou poussiéreux

Applications

• Pilotage et commandes machines
• Démarrage/arrêt d’équipements
• Panneaux de commande, ascenseurs, systèmes de verrouillage de portes, bus et applications industrielles ou tertiaires nécessitant une commande évidente et robuste

Variantes et codes commandes
Code commande | Fonction | Tension d’alimentation | Couleur de LED | Produit stocké
CBP22D-1ACS-SMSP-AP24B | Maintenue | 24 Vca/cc | Bleue | instock
CBP22D-1ACS-SMSP-AP24R | Maintenue | 24 Vca/cc | Rouge | instock
CBP22D-1ACS-SMSP-AP24G | Maintenue | 24 Vca/cc | Verte | instock
CBP22D-1ACS-SMSP-AP230B | Maintenue | 230 Vca | Bleue | instock
CBP22D-1ACS-SMSP-AP230R | Maintenue | 230 Vca | Rouge | instock
CBP22D-1ACS-SMSP-AP230G | Maintenue | 230 Vca | Verte | instock
CBP22D-1ACM-SMSP-AP24B | Momentanée | 24 Vca/cc | Bleue | instock
CBP22D-1ACM-SMSP-AP24R | Momentanée | 24 Vca/cc | Rouge | instock
CBP22D-1ACM-SMSP-AP24G | Momentanée | 24 Vca/cc | Verte | instock
CBP22D-1ACM-SMSP-AP230B | Momentanée | 230 Vca | Bleue | instock
CBP22D-1ACM-SMSP-AP230R | Momentanée | 230 Vca | Rouge | instock
CBP22D-1ACM-SMSP-AP230G | Momentanée | 230 Vca | Verte | instock

Normes et conformité

• Conformités : CE, RoHS, REACH

Ressources

• Documentations techniques et brochure produit disponibles (fiches et cahiers techniques relatifs aux instruments de commande et de signalisation)

caractéristiques / spécifications techniques

• Type de produit : bouton poussoir antivandale encastrable Ø22 mm
• Contacts : 1 NO + 1 NF
• Capacité de commutation : 5 A @ 230 V
• Montage : encastré dans panneau Ø22 mm, épaisseur max panneau 11 mm
• Matériau : inox 304 (corps)
• Indice de protection : IP65
• Raccordement : bornes à vis
• Options LED : couleurs disponibles bleu / rouge / vert, tensions 24 V ou 230 V selon référence
• Versions : momentanée (poussoir) ou maintenue (stable)
