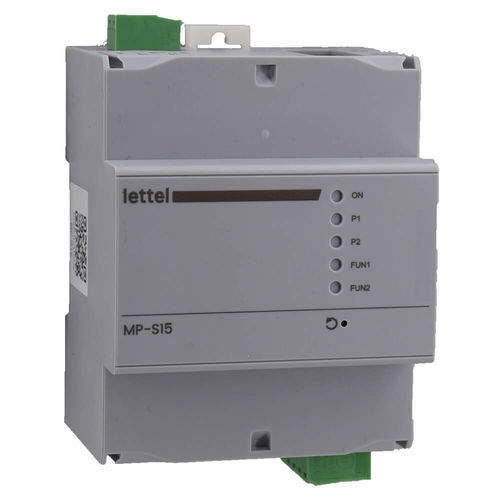

Passerelle de communication MP-S15

LANWiFiEthernet

La passerelle de communication MP-S15 est équipée de base de 2 interfaces RS485 et 2 ports Ethernet RJ45. Elle peut être équipée d’un protocole de communication supplémentaire, filaire ou radio : - Passerelle de communication : Permet de collecter les données de 64 appareils communicants en Modbus sur 2 boucles RS485 et de les exporter en Modbus TCP/IP sur 2 ports RJ45 Ethernet. Le webserveur intégré permet de programmer la passerelle et de consulter les données depuis n’importe quel navigateur internet. - Électriques : alimentation 220V (+/- 20%) 50/60Hz. - Interfaces de communication : 2 ports RS485 2x RJ45 Ethernet (IEEE802.3) Extensions optionnelles : LORA, WIFI. Format de trame Modbus RTU : vitesse de transmission 1200 à 38400 bps, formats N.8.1, O.8.1, N.8.2, E.8.1. - Physiques : boîtier largeur 72 mm clipsable sur le rail din d’un coffret électrique. - Interface logicielle : La passerelle intègre un web serveur qui permet de lire les données et de les enregistrer selon une fréquence d’échantillonnage réglable. Les données enregistrées sont ensuite exportables au format .csv. - Conformités : CE, RoHs, Reach - Standards applicables : IEC61004-4-2-III/3-III/4-III/5-IV - Transfert de données : La passerelle MP-S15 permet de transférer sur un réseau Lan Ethernet les données de tout type de compteurs électriques ou centrales de mesures communicantes en RS485 Modbus. - Instruments de mesure associés : centrales de mesures Enerliz, compteurs électriques Enerpro. Caractéristiques / Spécifications techniques : - 2 interfaces RS485 - 2 ports Ethernet RJ45 (IEEE802.3) - Extensions optionnelles : LORA, WIFI - Alimentation : 220V (+/- 20%) 50/60Hz - Format de trame Modbus RTU : 1200 à 38400 bps, N.8.1, O.8.1, N.8.2, E.8.1 - Boîtier largeur 72 mm, montage rail DIN - Webserveur intégré, export .csv - Conformités : CE, RoHs, Reach - Norme : IEC61004-4-2-III/3-III/4-III/5-IV
