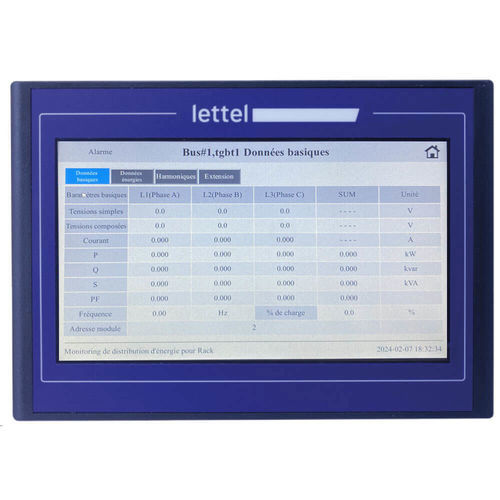

Dalle tactile 10" MSC-DE-4

pour applications industriellesRS-232I2C

L’afficheur MSC-DE-4 propose une interface ergonomique et intuitive affichée sur un écran tactile 10 pouces pour consulter l’ensemble des données mesurées mais également de paramétrer et d’interagir avec les modules MSC-M4 : - Caractéristiques électriques : Alimentation 24Vcc. Prévoir une alimentation AMP1-15-24. - Boîtier et raccordement : Boîtier dimensions L274 x H193 x P43 mm, à encastrer dans une découpe de L261 x H180 mm. Raccordement direct de 2 boucles RS485 sans nécessité de module de communication. Ports de communication RS485 x2, RS232, RJ45, USB1, USB2. - Afficheur : L’écran TFT couleur 10 pouces permet l’affichage des données mesurées sous forme de graphiques en barres ou vectoriels, courbe sinusoïdales. - Fonctionnalités : Consultation et paramétrage de 40 modules de mesure maxi. L’interface principale permet d’organiser les différents modules par armoire ou par circuit, et de les renommer. - Modules de mesure associés : L’afficheur est compatible avec les modules de mesure Enerclip réf MSC-M4. - Ressources : Présentation de la solution Enerclip Caractéristiques / spécifications techniques : - Écran tactile TFT couleur 10 pouces - Alimentation : 24Vcc - Dimensions boîtier : L274 x H193 x P43 mm - Découpe d'encastrement : L261 x H180 mm - Raccordement direct de 2 boucles RS485 - Ports : RS485 x2, RS232, RJ45, USB1, USB2 - Affichage graphique : barres, vectoriels, sinusoïdales - Gestion jusqu'à 40 modules de mesure - Organisation par armoire ou circuit, renommage possible - Compatibilité : modules de mesure Enerclip MSC-M4
