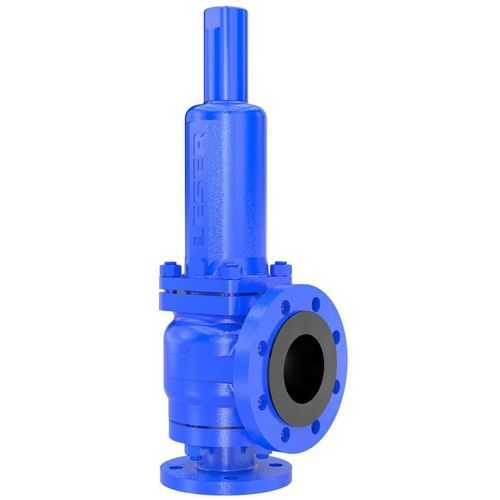

Soupape de surpression pour l'industrie chimique 447B

en acieren PTFEpour fluide toxique

Description du produit
Soupapes de sécurité avec revêtement PTFE conducteur intégral au niveau de l'entrée et de la sortie, conçues pour des atmosphères potentiellement explosives.

• Alternative économique aux soupapes de sécurité en alliages à base de nickel
• Délai de livraison : 4 semaines

Homologations

• CE
• VdTUEV
• ASME UV (USA)
• EAC (Russie)
• TS (Chine)
• UKCA (Grande-Bretagne)
• CRN (Canada)

Applications & secteurs

• Chimie
• Pétrochimie

Solution optimale pour

• Applications au chlore
• Acides et alcalins
• Intermédiaires de l'industrie chimique en atmosphères potentiellement explosives

Caractéristiques techniques Type 447B
Pression d'ouverture (selon CE) : 0,1 – 16 bar | 1,5 – 232 psig
Pression d'ouverture (selon ASME) : 1 – 16 bar | 15 – 232 psig
Température (selon CE) : -85 à 200 °C | -121 à 392 °F
Température (selon ASME) : -29 à 200 °C | -20 à 392 °F
Capacité : orifice F+ à P
Raccords DIN EN 1092 : DN 25 - DN 100
Raccords ASME B16.5 : NPS 1 - NPS 4
Classe de bride entrée DIN EN 1092 : PN 10 - PN 16
Classe de bride entrée ASME B16.5 : Class 150
Matériau du corps : 1.0619 + PTFE | SA 216 WCB + PTFE virginal avec pigments conducteurs
Diamètre d'écoulement le plus étroit d₀ : 23 - 92 mm | 0,91 - 3,62 in
Surface d'écoulement la plus étroite A₀ : 416 - 6648 mm² | 0,645 - 10,304 in²
Matériau du soufflet : PTFE-TFM avec pigments conducteurs
Joint de siège : Plaque d'étanchéité

Caractéristiques / spécifications techniques

• Pression d'ouverture (CE) : 0,1 – 16 bar (1,5 – 232 psig)
• Pression d'ouverture (ASME) : 1 – 16 bar (15 – 232 psig)
• Plage de température (CE) : -85 à 200 °C (-121 à 392 °F)
• Plage de température (ASME) : -29 à 200 °C (-20 à 392 °F)
• Raccords (DIN EN 1092) : DN 25 - DN 100
• Raccords (ASME B16.5) : NPS 1 - NPS 4
• Classe de bride entrée (DIN EN 1092) : PN 10 - PN 16
• Classe de bride entrée (ASME B16.5) : Class 150
• Matériau du corps : 1.0619 + PTFE ou SA 216 WCB + PTFE virginal avec pigments conducteurs
• Diamètre d'écoulement le plus étroit d₀ : 23 - 92 mm (0.91 - 3.62 in)
• Surface d'écoulement la plus étroite A₀ : 416 - 6648 mm² (0.645 - 10.304 in²)
• Matériau du soufflet : PTFE-TFM avec pigments conducteurs
• Joint de siège : Plaque d'étanchéité
