Soupape de sécurité pour gaz 814

pour l'industrie chimiqueen acier inoxydableen acier

Présentation

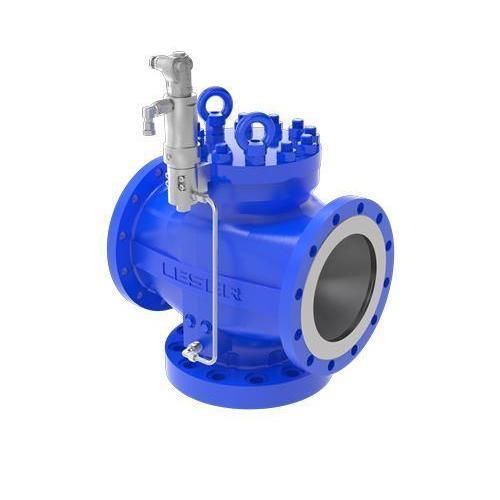

La soupape de sécurité pilotée Type 814 (Pop Action) s'ouvre de façon instantanée pour évacuer les surpressions et est conçue pour compenser de fortes forces de réaction. Elle dispose de deux sorties opposées et convient aux applications gaz en conformité avec les normes industrielles.

Points clés

• Soupape de sécurité pilotée à action pop
• Deux sorties opposées pour équilibrer les forces de réaction
• Adaptée aux services gaz ; exemple d'homologation : ASME UV (USA)
• Options de joint de siège : étanchéité souple (O-ring), joint métallique, joint plat

Applications et industries

• Pétrole et gaz
• Pétrochimie
• Systèmes de gaz techniques

La solution optimale pour

• La protection des gaz et des installations
• Fonctionnement jusqu'à 96 % de la pression de réglage
• Prise en charge de fortes forces de réaction

Caractéristiques techniques Type 814
Pression de réglage (CE) : 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Pression de réglage (ASME) : 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Plage de température (CE/ASME) : -162 à 300 °C | -260 à 572 °F
Capacité : Orifice P+ - T+
Raccords DIN EN 1092 : DN 100 - DN 200
Raccords ASME B16.5 : NPS 4 à NPS 8
Classe de bride entrée DIN EN 1092 : PN 10 - PN 100
Classe de bride entrée ASME B16.5 : Classe 150 - Classe 600
Matière du corps : 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Diamètre d'étroitesse d₀ : 95 - 180 mm | 3,74 - 7,087 in
Surface d'étroitesse A₀ : 7088 - 25446,9 mm² | 10,986 - 39,443 in²
Joint de siège : O-ring, métallique, joint plat

Caractéristiques / spécifications techniques

• Pression de réglage (CE/ASME) : 2,5 - 102,1 bar (36,0 - 1480,0 psig)
• Plage de température : -162 à 300 °C (-260 à 572 °F)
• Raccords : DN 100 - DN 200 (DIN EN 1092) ; NPS 4 - NPS 8 (ASME B16.5)
• Classes de bride : PN 10 - PN 100 (DIN) ; Classe 150 - Classe 600 (ASME)
• Matériaux du corps : 1.0619, 1.4408 ; SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
• Diamètre d'orifice d₀ : 95 - 180 mm
• Surface d'orifice A₀ : 7088 - 25446,9 mm²
• Options de joint de siège : O-ring, métallique, joint plat
