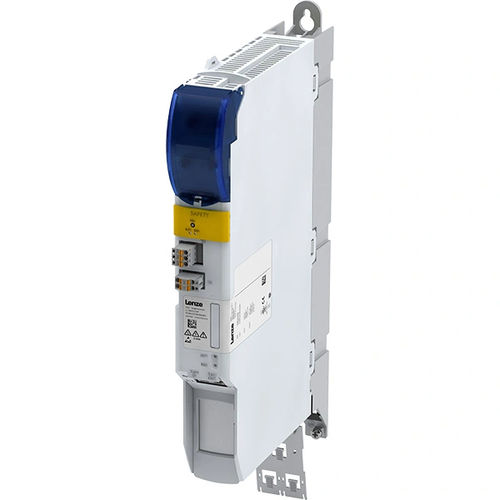

Servo-variateur DC i750

triphasé2 axesEtherCAT

Présentation
Le servovariateur i750 cabinet assure une commande de mouvement précise et dynamique pour des applications industrielles multi-axes complexes. La sécurité fonctionnelle avancée et la technologie monocâble simplifient le câblage et réduisent la complexité de la commande. Les fonctions basées sur les données et la connectivité IIoT permettent des architectures de commande de mouvement modernes.

Points forts

• Connexion de bus CC intégrée
• Largeur compacte à partir de 50 mm pour les modules double axe
• Modules axes supportant des surcharges répétées ; courants de pointe 5–64 A (axes doubles jusqu’à 32 A)
• Sécurité fonctionnelle intégrée et technologie monocâble (OCT)
• Fonction d'auto-tuning pour un réglage rapide et simple du régulateur

Caractéristiques et données techniques (modules axes)
Caractéristiques techniques
Axe simple : 1,1 ... 15 kW
Axe double : 1,1 ... 7,5 kW

Raccordements
Domaine alimentation CC : 260 ... 775 V (raccordement réseau centralisé via modules d'alimentation)
2x entrée numérique
Commande du frein de maintien
Surveillance de la température moteur
Entrée résolveur / multicodeur pour retour moteur

Communication
EtherCAT

Caractéristiques et données techniques (modules alimentation)
Caractéristiques techniques
Tension de sortie : CC
Courant assigné bus CC : 30 A et 60 A

Raccordements
3 AC 230 V
3 AC 400 V
3 AC 480 V
Résistance de freinage
3x entrées numériques (à affectation fixe)
2x sorties numériques (à affectation fixe)

Caractéristiques / spécifications techniques

• Gamme de produit : i750 cabinet (configuration mono- ou double-axe)
• Plage de puissance axe simple : 1,1 ... 15 kW
• Plage de puissance axe double : 1,1 ... 7,5 kW
• Option d'extension de puissance : i950 cabinet pour 22 ... 110 kW
• Connexion de bus CC intégrée
• Domaine alimentation CC (modules axes) : 260 ... 775 V
• Courant assigné bus CC (modules alimentation) : 30 A et 60 A
• Raccordements AC modules alimentation : 3x 230 V, 3x 400 V, 3x 480 V
• Courants de pointe (modules axes) : 5 ... 64 A (axes doubles jusqu’à 32 A)
• Sécurité fonctionnelle intégrée
• Technologie monocâble (OCT)
• Fonction d'auto-tuning pour le réglage du régulateur
• Entrées/sorties de retour : résolveur / multicodeur
• E/S numériques : axes 2x entrée numérique ; alimentation 3x entrée numérique et 2x sortie numérique (affectation fixe)
• Support de résistance de freinage sur modules alimentation
• Interface de communication : EtherCAT
