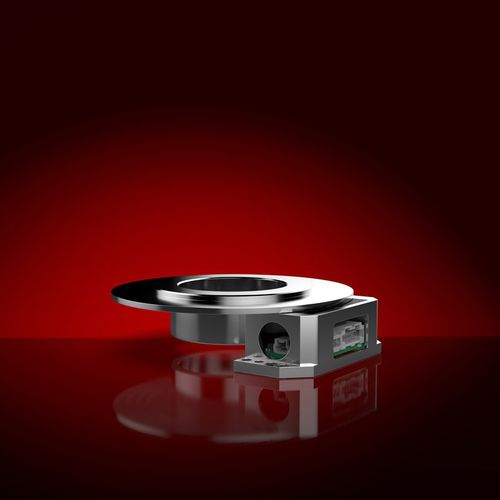

Codeur rotatif absolu GEL 2311

magnétiqueSSI

Généralités ■ Codeur rotatif absolu multitours magnétique avec matériel ■ Kit de montage sans palier en deux versions pour installation directe dans les moteurs ■ Avec interface SSI ou BiSS ■ Sortie anolgue supplémentaire signaux sin/cos différentiels 1 Vpp 128 périodes par tour Caractéristiques Modèle A (unité de balayage ouverte avec plaque de montage) ■ Transmission de données SSI 29 bits 17 bits à un tour 12 bits multitours ■ Appareils électroniques sans usure ; en alternative avec - Batterie tampon intégrée haute performance - Patins à souder pour la connexion d'une batterie externe ■ Diamètre de l'arbre creux 18, 23, 25 mm Modèle B (unité de balayage dans le logement) ■ Transmission de données SSI : 32 bits 30 bits de données, 1 bit d'erreur (E), 1 bit d'avertissement (W) - 17 bits à un tour - 13 bits multitours ■ Prise de courant pour batterie externe ■ Surveillance des batteries par transmission de données SSI ■ Diamètre de l'arbre creux 40, 50, 65, 78 mm Avantages ■ Plage de température étendue de -40 °C à +120 °C ■ Haute résolution ■ Sans usure grâce au balayage magnétique ■ Kit de montage avec des arbres creux de diamètre variable Champ d'application ■ Technologie d'entraînement ■ Robotique
