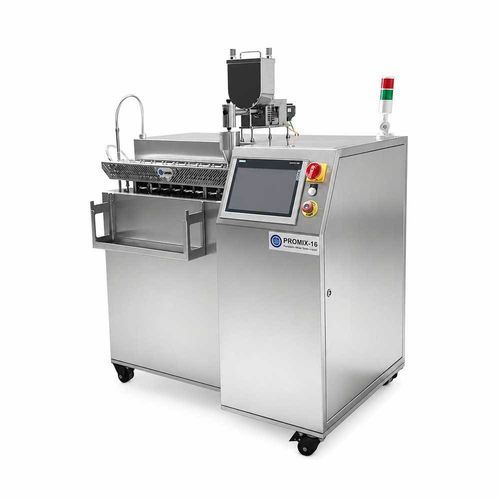

Extrudeuse bivis parallèle PROMIX-16

bivis corotativede compoundagede granulation

Présentation du produit
Les extrudeuses à double vis parallèle co-rotatives sont largement utilisées pour la modification des plastiques, le traitement des polymères et les applications pharmaceutiques telles que l'extrusion à chaud (HME), la granulation, l'extrusion lipidique, les préparations transdermiques, les préparations implantables et l'extrusion pour impression 3D. En tant que co-entreprise sino-allemande, Lemix fournit des extrudeuses à double vis avec une technologie de traitement avancée, une conception conforme aux bonnes pratiques (GMP), une ingénierie sur site et des services de validation.

Description
Configuration de l'extrudeuse double vis et processus d'extrusion continue : la technologie d'extrusion est un procédé de fabrication continue reconnu dans l'industrie pharmaceutique, intégrant l'alimentation, la fusion, la ventilation et l'évacuation. Les équipements de manutention en amont et en aval sont connectés à l'extrudeuse pour réaliser l'opération de production. Une configuration typique d'extrudeuse double vis intègre des unités de procédé modulaires et une gestion continue du flux matière.

Points forts de la conception

• Kit de nettoyage CIP simplifiant les opérations : introduire le tuyau de nettoyage dans le port adaptateur et rincer la vis et le cylindre à l'eau.
• Les éléments de vis et le cylindre sont détachables et peuvent être lavés en machine.
• Dispositif d'opération du cylindre : après déconnexion des unités de procédé, elles peuvent être facilement démontées à l'aide d'outils spéciaux pour cylindre.
• Conception modulaire de la machine permettant un montage et un démontage rapides.
• Boîtier des résistances avec finition polie miroir en acier inoxydable.

Le système de contrôle Lemix permet
L'acquisition de données et la surveillance des états des machines pharmaceutiques et des lignes de production. Le système offre une gestion complète des droits utilisateurs et des stratégies de sécurité, incluant :

• Traçabilité des audits
• Signature électronique
• Gestion des recettes et rapports d'enregistrement de lots
• Enregistrement et traçabilité de l'ensemble du processus opératoire
• Fichiers de base de données chiffrés et inviolables au format propriétaire
• Toutes les modifications de données consignées
• Sauvegarde des données historiques localement et à distance pour garantir l'intégrité et la sécurité des données

Applications

• Extrusion à chaud (HME) : Procédé de dispersion des PA dans des polymères (par ex. PVP, méthacrylates, excipients à base de cellulose). Les équipements PROMIX homogénéisent les matériaux et appliquent des cisaillements élevés pour disperser le principe actif au niveau moléculaire ; l'extrudat est refroidi et solidifié. La HME améliore la dissolution et la biodisponibilité des médicaments peu solubles (classe II et IV).
• Extrusion lipidique solide : Extrusion à froid utilisant des matrices lipidiques pour produire des masses plastiques. Convient aux PA thermosensibles du fait de faibles points de fusion ; aucun solvant additionnel requis.
• Granulation : Granulation continue en double vis pour extrusion humide, granulation humide et granulation par fusion. Permet une agglomération efficace, extrusion à travers des filières pour sphéronisation (granulés) ou obtention directe de granules ; l'intensité de mélange est réglable pour produire des granulés aux propriétés variées.
• Préparations transdermiques : Application de la HME aux formes topiques incluant implants et patchs transdermiques.
• Processus d'impression 3D pharmaceutique : Dépôt par extrusion fondue après mélange du PA et des excipients pour former des structures imprimées.

Spécifications techniques (tableau récapitulatif)
Modèle | PROMIX-11 | PROMIX-16 | PROMIX-26S | PROMIX-32S | PROMIX-40S | PROMIX-50S
Diamètre | 11mm | 16mm | 25.7mm | 31.8mm | 40.3mm | 50.3mm
Longueur du cylindre | 460mm | 670mm | 1000mm | 1260mm | 1620mm | 1980mm
L/D | 40:1 | 40:1 | 40:1 | 40:1 | 40:1 | 40:1
Puissance moteur | 2 kW | 3,5 kW | 37 kW | 83 kW | 110 kW | 130 kW
Vitesse maxi de la vis | 1000 rpm | 1000 rpm | 900 rpm | 900 rpm | 900 rpm | 900 rpm
N.m par arbre | 6 N.m | 9,5 N.m | 140 N.m | 315 N.m | 600 N.m | 980 N.m
Couple spécifique | 11 | 13 | 15 | 15 | 15 | 15
Dimensions (L×l×H) | 1200x750x1300 | 1200x780x1300 | 2600x740x1680 | 3800x760x1950 | 4050x780x1300 | 4500x800x1680
Poids | 270 kg | 305 kg | 1500 kg | - | - | -
Débit | 0,2-2,5 kg/h | 0,5-20 kg/h | 50-200 kg/h | 60-250 kg/h | 80-300 kg/h | 100-350 kg/h

caractéristiques / spécifications techniques

• Modèle : PROMIX-16
• Diamètre : 16 mm
• Longueur du cylindre : 670 mm
• L/D : 40:1
• Puissance moteur : 3,5 kW
• Vitesse maxi de la vis : 1000 rpm
• N.m par arbre : 9,5 N.m
• Couple spécifique : 13
• Dimensions (L×l×H) : 1200 × 780 × 1300 mm
• Poids : 305 kg
• Capacité de production : 0,5–20 kg/h
