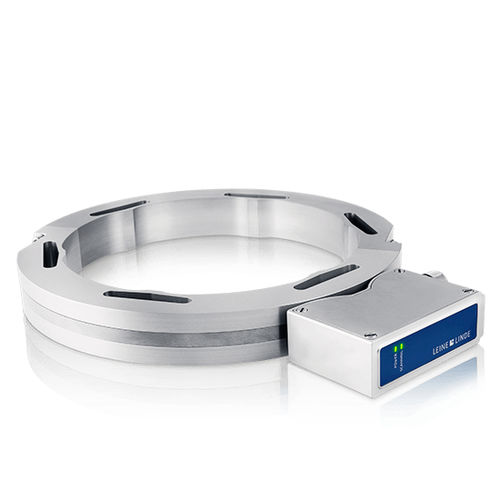

Codeur rotatif incrémental MRI 2200/2300

magnétiquemécaniqueà bride

codeurs à bague magnétique pour les grands arbres Sans roulement à billes ni autre surface de contact, les codeurs magnétiques à anneaux de Leine Linde sont pratiquement insensibles à l'usure mécanique. Les codeurs sont fabriqués en aluminium léger avec une surface anodisée pour une utilisation sans problème dans des environnements d'eau salée. Les têtes de capteur utilisent plusieurs interfaces standard du marché pour les signaux incrémentaux. L'interface High-Current HTL a été spécialement conçue pour la transmission sur longue distance Codeurs annulaires sans roulement montés sur bride Les codeurs MRI 2200 sont conçus pour être montés sur une bride, où des trous de vis axiaux dans la bague permettent de la fixer à une expansion de bride sur l'arbre correspondant de l'application. La bague est segmentée en pièces et peut être montée des deux côtés de l'arbre, ce qui facilite la mise en service. Un espace est prévu entre la bague et les têtes de capteur afin de permettre la dilatation thermique ou le battement de l'arbre de l'application. La tolérance radiale est de 0,1-3 mm et un décalage axial de ±4 mm est autorisé pour le modèle 2202. Pour le modèle 2206, un espace de balayage étendu encore plus large est autorisé Codeurs à bague sans roulement montés sur ClampFit Les codeurs MRI 2300 sont équipés d'une solution de montage ClampFit. Cela simplifie la manière de fixer la bague sur tout arbre cylindrique standard. Lorsque les segments de la bague sont vissés ensemble, les attaches serrent automatiquement la bague sur l'arbre correspondant avec une force radiale. Cela permet de fixer la bague sur un arbre cylindrique standard sans avoir à préparer d'expansions de la bride. Le montage et le rééquipement avec ce codeur deviennent très faciles.
