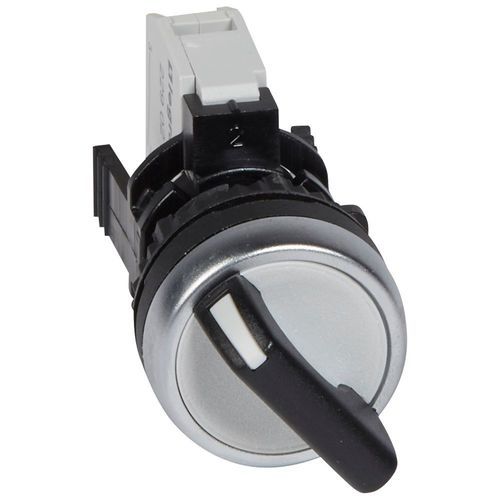

Sélecteur de mode de fonctionnement Osmoz

Résumé

• Bouton tournant non lumineux Osmoz complet à manette
• Actionneur noir, dénomination commerciale IP69
• 2 positions fixes - 90° + NO (023915 + 022962)
• Appareil complet composé de têtes et de sous-ensembles blocs de contacts (blocs + étriers), raccordement par vis
• Conforme à la norme IEC 60947-5-1

Information sur la gamme
Les produits Osmoz sont des auxiliaires de commande et de signalisation, lumineux ou non lumineux. La gamme comprend boutons-poussoirs, doubles touches, boutons à accrochage, boutons tournants à manette, à clé, voyants, arrêts d'urgence, etc. En version à composer, il faut associer une tête à un sous-ensemble blocs ou à un bloc avec étrier. Des versions complètes prêtes à l'installation sont également disponibles. Le montage s'effectue sur panneau ou dans un boîtier. Le repérage des commandes peut se faire à l'aide de cadres avec insert ou d'étiquettes.

Caractéristiques produit

• Bouton tournant non lumineux Osmoz complet à manette
• Actionneur noir – dénomination commerciale IP69
• 2 positions fixes, rotation 90°, contacts normalement ouverts (NO) - références 023915 + 022962
• Appareil complet composé de têtes et de sous-ensembles blocs, raccordement par vis
• Conforme à la norme IEC 60947-5-1

Caractéristiques / spécifications techniques

• Type d'interrupteur : Commutateur multi-positions
• Nombre de pôles : 1
• Tension de service nominale (Ue) en CA max : 230 V
• Courant permanent nominal (Iu) : 3 A
• Nombre de positions de commutation : 2
• Avec position 0 : Oui
• Avec retour automatique à la position 0 : Non
• Type de construction : Appareil encastré
• Appareil complet dans un boîtier : Non
• Finition de l'élément d'actionnement : Manette / levier
• Indice de protection face avant (IP) : IP66 (voir remarque)
• Remarque : La dénomination commerciale et le titre indiquent IP69 ; la fiche technique indique IP66 pour la face avant
• EAN / Gencode : 3245060237301
