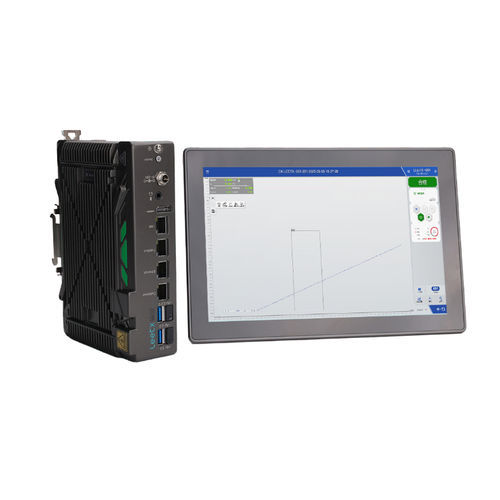

Système d'acquisition de données pour laboratoire

intelligentnumériqueavec enregistrement de données

Aperçu
Surveillance centralisée des procédés et évaluation qualité pour chaque cycle de presse. Le système capture les données force-déplacement en temps réel, intègre des outils d'analyse pour l'évaluation qualité et prend en charge la traçabilité complète de la production.

Indicateurs de performance clés

• Échantillonnage : 495000 échantillons
• Fréquence d'échantillonnage : 10 kHz
• Collecte continue en temps réel : 30 minutes

Caractéristiques et avantages du produit

• Analytique de procédé en temps réel : comparaison de courbes en direct pour la cohérence produit, détection de points d'inflexion et calcul automatique du temps d'assemblage, de la vitesse et des valeurs moyennes.
• Gestion du procédé : sauvegarde sélective des paramètres, comparaison de courbes en ligne avec tri détaillé, fenêtre d'évaluation rapide et étalonnage des courbes.
• Surveillance sur toute la course : contrôle complet du mouvement en définissant des zones de déclenchement pour chaque phase du cycle de presse.
• Logiciel intuitif : structure de menu à deux niveaux avec configuration simplifiée des paramètres — formation minimale requise.
• Détection de point d'inflexion : identification automatique des transitions de procédé pour le déclenchement en milieu de cycle et la sélection qualité.
• Contrôle adaptatif de décélération : algorithme ajustant la vitesse d'approche selon les caractéristiques de la pièce, limitant le dépassement de force à 1%.

Affichage de l'interface

• Performance des courbes en temps réel
• Affichage complet et polyvalent
• Affichage de la fonction d'évaluation en ligne
• Affichage de la fonction de boucle fermée de force

Applications

• Électronique grand public
• Véhicules
• Pièces automobiles
• Contrôle moteur
• Pack batteries
• Essais en laboratoire

Caractéristiques techniques

• Type de données capturées : données force-déplacement (temps réel)
• Quantité d'échantillonnage : 495000 échantillons
• Fréquence d'échantillonnage : 10 kHz
• Durée de collecte continue : jusqu'à 30 minutes
• Outils d'analyse intégrés : comparaison de courbes, détection de points d'inflexion, calcul temps/vitesse/moyenne
• Contrôle du procédé : zones de déclenchement sur les phases du cycle de presse pour surveillance sur toute la course
• Logiciel : structure de menu à deux niveaux pour configuration simplifiée des paramètres
• Contrôle adaptatif : algorithme de décélération limitant le dépassement de force à 1%
• Traçabilité : prise en charge de la traçabilité complète de la production et sauvegarde sélective des paramètres
