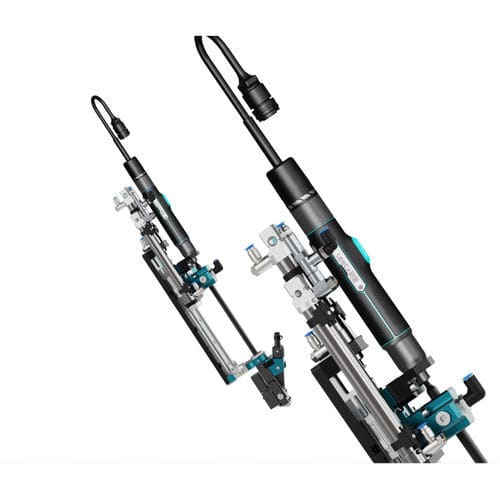

Module de vissage robotisé AOV

automatisésous videpour le montage de vis

Aperçu
Le module d'alimentation à vide à entraînement externe AOV souffle les vis jusqu'à l'ensemble tête-outil. Un système de manchon à aspiration par vide maintient et alimente les vis alignées vers la surface de la pièce. Le mécanisme flottant radial recentre activement après une interférence externe et compense l'excentricité lors de l'entrée et du serrage.

Fonctions clés

• Aide à l'alignement des vis
• Adsorption par vide pour une prise sécurisée
• Tolérance aux obstructions pendant l'alimentation
• Flottement radial pour compenser l'excentricité
• Dépannage rapide et récupération

Caractéristiques & avantages

• Conception flottante : s'adapte à une excentricité modérée à l'entrée du trou et pendant le serrage ; recentrage automatique après perturbation pour maintenir une alimentation précise.
• Force d'appui réglable : réglage adapté aux différents types de vis et exigences de serrage.
• Détection d'aspiration : surveillance de l'état du vide pour garantir une prise fiable et réduire les erreurs d'alimentation.
• Tolérance aux obstructions : fonctionnement continu ou récupération rapide en cas de blocage mineur de l'alimentation.

Structure / Cadre système / Conditions d'application
Des illustrations de la structure, du cadre système et des conditions d'application sont fournies à titre indicatif. Le module intègre une structure mécanique flottante radiale, un alimentateur par manchon à vide et une interface tête-outil. Conçu pour une intégration dans des lignes d'assemblage automatisées et des systèmes d'alimentation montés sur robots ou têtes-outil ; consulter la fiche produit pour les conditions de fonctionnement détaillées.

Applications associées

• Véhicule automobile
• Pièces automobiles
• Commande de moteurs
• Batterie de traction
• Électronique grand public
• Électroménager

Caractéristiques / spécifications techniques

• Modèle / Série : AOV
• Méthode d'alimentation : Soufflage avec aspiration par manchon
• Mécanisme flottant : Flottement radial pour compenser l'excentricité
• Types de vis pris en charge : 3 types de vis
• Diamètre extérieur maximal des vis : 14 mm
• Conditions de fonctionnement : 2 (indiquées sur la fiche produit)
• Fonctions clés : aide à l'alignement des vis, adsorption par vide, tolérance aux obstructions, flottement radial, dépannage rapide
