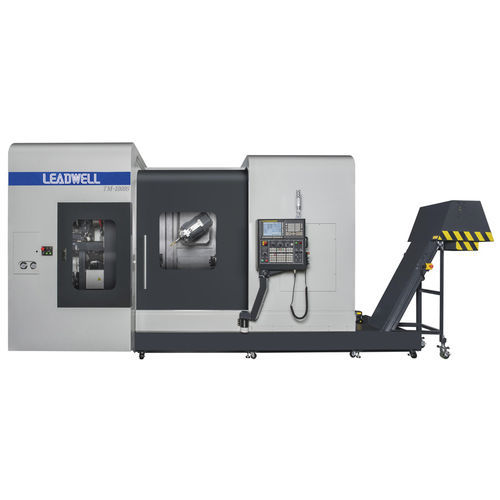

Centre de tournage CNC TM series 3 axesA2-840 outils
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Nombre d'axes
- 3 axes
- Nez de broche
- A2-8
- Nombre d'outils
- 40 outils
- Applications
- de perçage
- Autres caractéristiques
- fraisage, de découpe, multifonction, avec axe Y
- Diamètre
750 mm
(29,53 in)- Vitesse de rotation
3 500 rpm, 12 000 rpm
(21 991,149 rad.min-1, 75 398,224 rad.min-1)- Diamètre de coupe maximale
670 mm
(26 in)- Longueur de coupe maximale
1 050 mm, 1 700 mm, 2 000 mm
(41 in, 67 in, 79 in)- Passage de barre
78 mm
(3 in)- Course X
600 mm
(24 in)- Course Z
1 100 mm, 1 750 mm, 2 050 mm
(43 in, 69 in, 81 in)- Avance rapide sur X
30 000 mm/min
(20 in/s)- Avance rapide sur Z
30 000 mm/min
(20 in/s)- Puissance nominale
44,6 kW
(60,6 hp)
Description
*La machine multifonction avec axe B peut facilement effectuer des travaux de perçage et de découpe à angle biseauté.
*L'axe B est entraîné par un moteur DD intégré, dont le couple maximal est de 3000 Nm. Grâce à l'accouplement courbe, la machine peut facilement effectuer des travaux de coupe lourds en atelier ainsi que des travaux de fraisage de surfaces courbes.
*L'axe Y est de type perpendiculaire et correspond à la structure de notre machine à colonne mobile. Il n'y a pas d'espace mort pour le déplacement. (Course de l'axe Y +/-130 mm) (demande de brevet en cours)
*Axe C (broche de serrage) : Valeur incrémentale minimale de la broche : ±0,001 (pièce à usiner)
(positionnement de l'angle de la pièce).
*Axe B : angle de fonctionnement continu : 0,001゜ (fraisage continu), embrayage à denture
angle d'indexation : 5゜ (tournage avec serrage).
---
