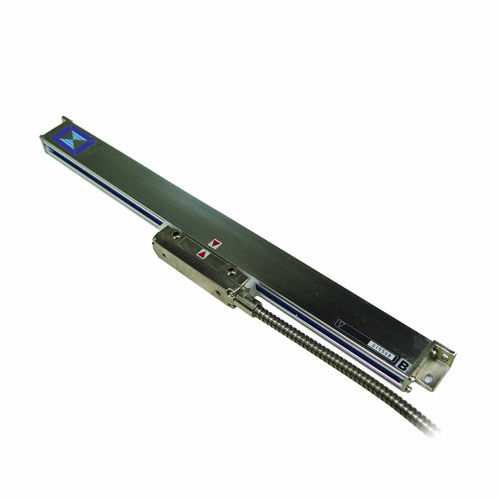

Règle linéaire pour codeur linéaire

de précision

Description de Produit Utilisation : Ce type de Linear Scale est installé dans le petit espace de support, qui convient aux machines de rectifieuse, aux tables DE X/Y, aux gabarits, etc. Dispositifs : 1. Verre optique de grande précision 2. Points de référence d’échelle à une hauteur de son de 50mm pour déterminer le point de repère pour l’usinage 3. Using 5 ensembles de coussinet, assure l’excellent glissement et la longévité de répétabilité, de positionnement, bons 4. Procédé spécial de l’alliage d’aluminium pour l’épreuve et l’anti-poussière d’eau/huile 5. Approprié au fraisage, au forage et aux machines de meulage, aux mousses, aux De x/y-tables, etc. 6. Résistance améliorée de vibration 7. Lèvres en caoutchouc de bonne qualité pour éviter la contamination 8. Installation et maintenance faciles Paramters : 1. Résolution : 0.005mm (norme) ; 0.001mm (optionnel) 2. Étendue effective (ER) : 2-128 " (50mm-3200mm) 3. Le signal de sortie : 5V, TTL (standard) ; RS422 (optionnel) 4. Forme d’onde de sortie : Deux 90° ; signaux sinusoïdaux Phase-décalés 5. De grande précision : ± ; µ (5+L/200) ; M ; L = étendue effective (millimètre) 6. Vitesse maximale de réaction : 72M/min 7. Hauteur de son discordante d’échelle : 20μ ; m 8. Hauteur de son de point de référence d’échelle : 50mm 9. Température de fonctionnement : 0 à 40 degrés 10. Câble de signal de l’échelle linéaire : Si le travle de l’encodeur linéaire est de 50mm à 900mm, il est 2m Si le ml de l’encodeur linéaire a 1000mm ans, il est 5m.
