Duromètre Brinell

de paillasseavec analyse d'imageinformatisé

Introduction

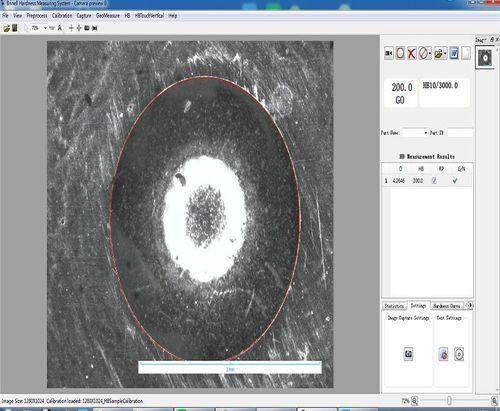

Le système de mesure automatique Brinell par image CCD intègre un logiciel PC avec un banc d'essai de dureté Brinell pour capturer l'empreinte, mesurer automatiquement le diamètre et calculer la dureté Brinell. Le système affiche l'empreinte capturée via une caméra CCD (CCD 1,30 Mégapixels), réduit les erreurs visuelles et permet des mesures répétables, assistées ou entièrement automatiques. Les paramètres d'essai, les résultats, les courbes et les rapports sont gérés dans le logiciel et peuvent être exportés au format WORD ou EXCEL modifiable.

Fonctions

• Fonctions de base : capture d'image, calibration, traitement d'image, mesure géométrique, annotation, gestion de bibliothèque d'images et impression planifiée.
• Mesure automatique : détection automatique de l'empreinte, mesure du diamètre et calcul de la dureté Brinell (HB).
• Conversion de dureté : conversion des valeurs HB vers d'autres échelles (p. ex. HV, HRC/HR) selon les normes sélectionnables.
• Statistiques : calcul automatique de la moyenne, de la variance et d'autres indicateurs statistiques pour les données de dureté.
• Alarmes hors spécification : signalement automatique des valeurs anormales et alarmes configurables lorsque les résultats dépassent les limites définies.
• Génération de rapports : génération automatique de rapports d'essai aux formats WORD ou EXCEL ; modèles de rapport modifiables par l'utilisateur.
• Interaction utilisateur : capture/exécution en un clic ; mesure manuelle et ajustement des résultats par glisser-déposer de la souris.
• Robustesse face au bruit et aux surfaces : reconnaissance d'image avancée pour une détection fiable des empreintes sur des échantillons texturés ou bruyants ; deux modes automatiques pour les conditions difficiles.
• Calibration automatique : calibration à l'aide d'une grille fournie pour une correction champ-plein de la distorsion optique et une meilleure précision de mesure.

Configuration standard

• Ordinateur (CPU : Intel i3, RAM : 4 Go, HDD : 500 Go, écran 19") — 1 set
• Imprimante jet d'encre — 1 set
• Caméra CCD (1,30 Mégapixels) — 1 set
• Clé USB (clé logiciel/sauvegarde) — 1 pc
• Logiciel de mesure — 1 licence

Caractéristiques techniques

• Modèle : Brinell CCD Image Automatic Measuring System
• Méthode de mesure : capture CCD de l'empreinte, mesure automatique du diamètre et calcul de la dureté Brinell
• Caméra : CCD, 1,30 Mégapixels
• Ordinateur (standard) : CPU Intel i3, 4 Go RAM, HDD 500 Go, écran 19"
• Formats de sortie : Microsoft Word et Excel (modèles éditables)
• Périphériques inclus : imprimante jet d'encre, clé USB
• Fonctionnalités logicielles : capture d'image, calibration, traitement d'image, mesure géométrique, annotation, gestion de bibliothèque, impression planifiée, conversion d'échelles de dureté (HB vers HV/HR etc.), analyses statistiques (moyenne, variance), alarme automatique hors spécification
• Calibration : calibration automatique champ-plein avec grille fournie pour corriger la distorsion de l'objectif
• Modes d'utilisation : mesure automatique et manuelle ; ajustement manuel via souris ; opération capture/exécution par un bouton
• Robustesse du traitement d'image : algorithmes avancés de reconnaissance avec forte résistance au bruit et deux modes automatiques pour surfaces difficiles
