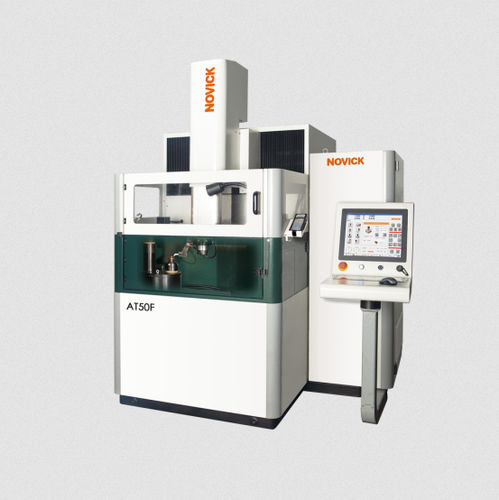

Machine d'électroérosion SEDM AT50F

par enfonçagepar enfonçaged’affûtage d'outils

Présentation
L'axe D haute précision est conçu pour garantir la précision d'habillage de l'électrode et la précision d'usinage de l'outil. Un système automatique de mesure et d'analyse pour la fraise et l'indexation des dents est intégré afin d'améliorer la précision et l'efficacité de mesure. Grâce à une technologie d'étanchéité spécifique, la zone de traitement est entièrement immergée dans le fluide de travail, offrant une sécurité renforcée et une meilleure protection de l'environnement par rapport au procédé par pulvérisation.

Catégorie
Série de machines pour usinage d'outils

Mots-clés

• Affûteuse de couteaux
• Affûteuse à meule diamantée
• Machine à étincelage (EDM)

Tableau produit
Paramètre | Unité | AT50F
Dimensions totales | mm | 1750x1610x2400
Poids machine | kg | 2300
Résolution axes X/Y/Z | mm | 0.001
Précision positionnement axe C | ° | 0.006
Vitesse arbre D | rpm | 1350/4800
Dimension max électrode | mm | φ100x20
Poids max électrode | kg | 70
Diamètre max fraise | mm | 400
Poids max tête fraise | kg | 15
Alimentation standard | | 3x380V 50/60Hz 10KVA
Puissance absorbée | KVA | 10
Courant max d'usinage | A | 50
Rugosité optimale | μm | Ra0.1
Vitesse max d'usinage | mm3/min | 380mm3/min+10%(50A)
Type d'interpolation | | Ligne/Arc

Caractéristiques / spécifications techniques

• Modèle : AT50F
• Dimensions totales : 1750x1610x2400 mm
• Poids machine : 2300 kg
• Résolution axes X/Y/Z : 0.001 mm
• Précision positionnement axe C : 0.006 °
• Vitesse arbre D : 1350/4800 rpm
• Dimension max électrode : φ100x20 mm
• Poids max électrode : 70 kg
• Diamètre max fraise : 400 mm
• Poids max tête fraise : 15 kg
• Alimentation standard : 3x380V 50/60Hz 10KVA
• Puissance absorbée : 10 KVA
• Courant max d'usinage : 50 A
• Rugosité optimale : Ra0.1 μm
• Vitesse max d'usinage : 380 mm3/min +10% (50A)
• Type d'interpolation : Ligne/Arc
