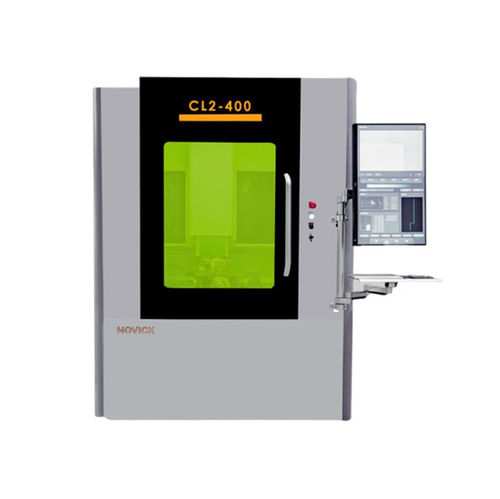

Machine de découpe et de gravure laser CL2-400

laser à fibrepour boisCNC

Présentation du produit
La machine de traitement laser CNC de précision CL2-400 est la deuxième génération de machine professionnelle pour l'usinage d'outils PCD. Elle permet de découper efficacement et avec précision des outils PCD à haute dureté, grande résistance à l'usure et forte conductivité thermique. Convient pour l'usinage d'outils PCD dans les secteurs de l'outillage automobile et du travail du bois. Le système de commande en liaison 5 axes et le laser fibre développés en interne permettent des découpes sous tous les angles et en formes complexes. La machine dispose également d'une protection entièrement fermée, d'un système d'aspiration des poussières et d'une exploitation simple et sûre.

Catégorie
Série de machines laser

Mots-clés

• Laser
• Machine laser outils 5 axes
• Machine laser 5 axes

Paramètres machine (tableau)
Paramètre machine | Unité | CL2-400
Dimensions globales (y compris armoire électrique) | mm | 1700 X 1800 X 2290
Poids total de la machine (y compris armoire électrique) | kg | 3500
Course axes X, Y, Z | mm | 300 × 400 × 300
Angle de rotation axe A | | -210°/ 40°
Angle de rotation axe B | | ±360°
Type de laser | | laser fibre
Puissance laser | W | 100
Gaz d'assistance | | Air comprimé
Mode d'usinage | | découpe par balayage
Poids maximal de l'outil | kg | 30
Dimension maximale outil, largeur d'usinage | mm | ø280 × 300
Mandrin d'outil | | Pinces droites D32 ; plage de serrage ø3 × 32 mm
Alimentation standard | | AC3x380V
Courant en charge nominale | A | 10
Précision de positionnement bidirectionnelle axes X, Y, Z | mm | ±0.003
Précision de répétition unidirectionnelle axes X, Y, Z | mm | ±0.001

Caractéristiques / spécifications techniques

• Modèle : CL2-400
• Commande en liaison 5 axes permettant la découpe à tout angle et en toutes formes
• Laser fibre ; puissance laser 100 W
• Mode d'usinage : découpe par balayage
• Volume de travail (X×Y×Z) : 300 × 400 × 300 mm
• Diamètre × longueur max. de l'outil (largeur d'usinage) : ø280 × 300 mm
• Poids maximal de l'outil : 30 kg
• Mandrin : pince droite D32, plage de serrage ø3 × 32 mm
• Dimensions globales (avec armoire électrique) : 1700 × 1800 × 2290 mm
• Poids total machine (avec armoire électrique) : 3500 kg
• Rotation axe B : ±360° ; Rotation axe A : -210° / 40°
• Précision de positionnement (bidirectionnelle) : ±0.003 mm ; répétition unidirectionnelle : ±0.001 mm
• Gaz d'assistance : air comprimé
• Alimentation standard : AC 3x380V ; courant en charge nominale : 10 A
• Sécurité : protection entièrement fermée, aspiration des poussières ; fonctionnement simple et conforme aux normes environnementales
