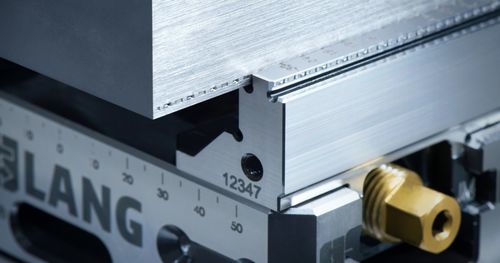

Étau 5 axes Makro•Grip®

pour machine-outilpour machine-outil 5 axespour fraiseuse

Serrage de pièces brutes Makro•Grip®
Combinaison imbattable de compacité et de puissance de maintien pour l'usinage sur 5 faces
Grâce au pré-marquage externe, la technique de marquage permet de maintenir une pièce à usiner dans le dispositif de serrage Makro•Grip® 5 axes avec une faible pression de serrage, ce qui garantit la sécurité du processus. Des déformations et distorsions du matériau pendant le serrage et le desserrage sont ainsi exclues et l'usure du dispositif de serrage est réduite au minimum.
Sa conception compacte et les forces de maintien élevées dues au serrage “forme en forme” font de l´étau 5-axes le dispositif de serrage idéal pour l'usinage de pièces brutes sur 5 faces.

Technique de marquage Makro•Grip®
"L'original" – la technique de marquage de LANG Technik
La technique de marquage
La technologie de marquage est une technologie qui a été développée par LANG il y a environ 20 ans et qui, en raison de ses nombreux avantages pour le processus de serrage proprement dit, est considérée depuis des années comme la référence en matière d'usinage 5 faces de pièces brutes. Dans le processus de pré-marquage, des empreintes en forme de pyramides tronquées sont réalisées dans la matière première sous haute pression afin de lui donner un contour défini. Comme cette opération est effectuée en dehors de la machine-outil sur un système de marquage, aucune capacité n'est immobilisée. Le processus de marquage ne prend que 5 secondes - mais ces 5 secondes vont changer définitivement votre production et la façon dont vous serrez vos pièces.
Pourquoi pré-marquer une pièce brute ??
Alors que les étaux conventionnels pénètrent dans le matériau brut avec une force élevée et exposent ainsi le dispositif de serrage et la pièce à des charges importantes, l'étau 5 axes Makro•Grip® maintient le matériau brut de manière absolument douce et sûre avec une faible pression de serrage. La raison en est le pré-marquage externe de la pièce avec jusqu'à 20 tonnes de pression, au cours duquel un contour de marquage défini est introduit dans la pièce. La force appliquée à la pièce a donc lieu avant le processus de serrage proprement dit. Une fois que la pièce à usiner est pourvue de l´empreinte, elle est maintenue par complémentarité de forme dans l´étau 5 axes - toujours avec les mêmes mors de serrage, quels que soient le matériau et la dureté. Ce procédé garantit le plus haut pouvoir de maintien de pièces avec une faible force de serrage. Cela permet aussi un serrage sans distorsion, ni usure, même avec des matériaux très résistants, et garantit une qualité de serrage constante, ce qui a une influence décisive sur la qualité de serrage et de fraisage souhaitée.

Vous trouverez de plus amples informations dans notre catalogue à partir de la page 92 ou
en ligne sur https://lang-technik.de/fr/solutions/technologie-de-serrage-des-pieces/makro-grip
