Interféromètre pour mesure de planéité

pour grandes piècesautomatisé

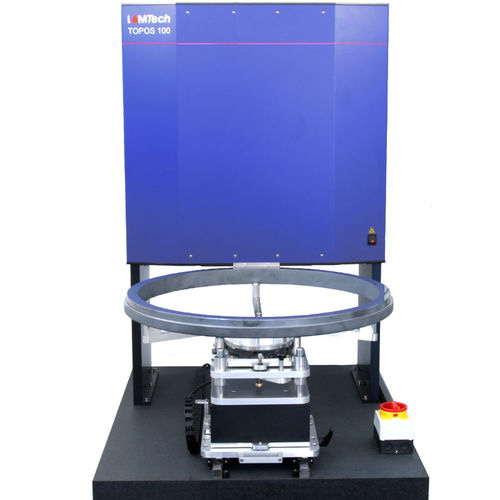

Mesure de la planéité de grands anneaux et de grandes surfaces avec l'extension du TOPOS 100 par un plateau transversal ou rotatif Les interféromètres TOPOS sont basés sur un principe de mesure sans contact. C'est la base d'une mesure avec un plateau transversal ou rotatif. Il n'y a donc pas de limite à la taille de la pièce mesurable par rapport au champ de mesure de l'interféromètre. Le processus de mesure est entièrement automatisé grâce à la méthode de la table croisée ou de la table tournante. Le nombre de mesures individuelles est basé sur la taille de l'objet à tester. Après la mesure de chaque segment, l'utilisateur recevra la valeur de planéité de la pièce entière comme dans toute autre mesure normale. Grandes bagues avec un diamètre extérieur jusqu'à 420mm et une largeur de bague jusqu'à 80mm Afin de mesurer de grands anneaux, les segments d'anneau seront mesurés avec un chevauchement. Par la suite, ces segments seront fusionnés par calcul. La base de cette mesure est donc la méthode de couture. La rotation sous le champ de mesure du TOPOS 100 s'effectue à l'aide d'un plateau rotatif de précision motorisé. Il est possible de mesurer des bagues d'un diamètre extérieur allant jusqu'à 420 mm et d'une largeur de bague allant jusqu'à 80 mm. Si la largeur de la bague est plus grande, les pièces peuvent être mesurées à l'aide d'un tableau croisé.
