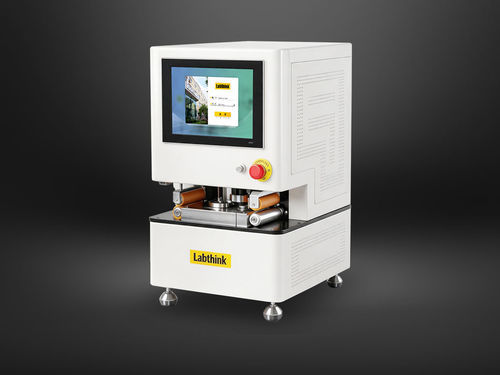

Testeur combiné mécanique C910H

d'épaisseurde résistance à la perforationde perméabilité à l'air

Présentation Le système C910H, système intégré de test de perméabilité à l'air, de résistance à la perforation et d'épaisseur, utilise la méthode volumétrique pour les tests de perméabilité aux gaz et des principes mécaniques pour les mesures de résistance à la perforation et d'épaisseur. Il est adapté à la mesure de la perméabilité à l'air, de la résistance à la perforation et de l'épaisseur des séparateurs de batterie et des films polymères associés.

Caractéristiques du produit
Méthode de détermination du volume entièrement automatique et de haute précision

• Mesure entièrement automatique du volume d'air traversant l'échantillon, supprimant la méthode manuelle par cylindre coulissant.
• Technologie de régulation de la pression entièrement automatique, précision de pression meilleure que 0,01 kPa.
• La pression d'essai est réglable librement et de manière flexible via le logiciel.

Méthode de mesure d'épaisseur par contact

• Tête de mesure sphérique en carbure cémenté offrant une forte résistance à l'usure.
• Durabilité en glissement supérieure à 100 millions de cycles.
• Le capteur utilise une échelle de réseau linéaire photoélectrique transmissive pour des lectures précises.

Méthode mécanique de mesure de la résistance à la perforation

• Précision de la force supérieure au grade 0,5 avec excellente répétabilité.
• Système d'entraînement servo avec vis à billes de précision, réglage de vitesse continu et commande de vitesse haute précision.
• Serrage pneumatique des échantillons pour une force de serrage constante et gain de temps.

Mesure intégrée avec alimentation automatique en échantillons

• Détection intégrée de la perméabilité à l'air, de la résistance à la perforation et de l'épaisseur pour économiser la main-d'œuvre et améliorer l'efficacité.
• Fonction de numérisation pour identification et enregistrement automatiques des échantillons.
• Conception à double positionnement réduisant la déviation lors de l'alimentation des échantillons.

Contrôle intelligent et performances fiables

• Tablette tactile intégrée 12.1″ fonctionnant sous Windows.
• Capteurs, servomoteurs et composants pneumatiques issus de marques internationales reconnues assurant stabilité et longue durée de vie.
• Surveillance automatique de la température et de l'humidité ambiantes avec enregistrement en temps réel des conditions d'essai.
• Affichage de la perméabilité à l'air en plusieurs unités (par ex. s/100 mL et μm/(Pa·s)).
• Logiciel avec gestion multi-niveaux des autorisations et fonction d'audit en option.

Principe du test La perméabilité à l'air est mesurée dans un environnement contrôlé (température, humidité, pression atmosphérique normale). Le test enregistre le temps nécessaire pour que 100 mL d'air traversent une surface de 6.45 cm2 de l'échantillon de séparateur sous une pression appliquée de 1.21 kPa.

Normes de référence ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

Applications de test (applications de base)

• Perméabilité à l'air Convient pour les tests de perméabilité à l'air des séparateurs de batterie, films respirants et divers produits polymères.
• Épaisseur Convient pour la mesure d'épaisseur des séparateurs de batterie, films respirants et divers produits polymères.
• Résistance à la perforation Convient pour la mesure de la résistance à la perforation des séparateurs de batterie, films respirants et divers produits polymères.

Paramètres techniques (valeurs clés)
Modèle : C910H
Plage de mesure — Perméabilité à l'air (s/100 mL) : 30–1500
Plage de mesure — Perméabilité à l'air (μm/(Pa·s)) : 0,1–4
Résolution du volume : 0,001 mL
Précision du volume : 1% (mL)
Plage de pression : 0–2 kPa
Précision de la pression : 0,01 kPa
Plage de mesure d'épaisseur : 0–2 mm
Résolution d'épaisseur : 0,1 μm
Répétabilité d'épaisseur : 0,5 μm
Plage de résistance à la perforation : 0,1–50 N
Résolution de perforation : 0,001 N
Précision de la force : ±0,5% (lecture)
Vitesse d'essai : 0–500 mm/min (réglage entier)
Précision de la vitesse : ±0,5% (lecture)
Course de mesure : 0–600 mm
Vitesse d'alimentation d'échantillon : 0–50 mm/s
Surface de mesure : 1 in² (6,4 cm²)
Taille d'échantillon : 4″ x 40″ (10 cm × 100 cm)
Épaisseur maximale de l'échantillon : ≤ 80 mil (2 mm)
Diamètre de tête : Φ3 mm (sphérique)
Pression de la tête : < 0,8 N
Diamètre interne du dispositif de perforation : Φ50 mm
Diamètre de l'aiguille de perforation : Φ1 mm
Source d'air : air sec (fournie par l'utilisateur) ; pression requise : 0,5–0.7 MPa (72,5–101,5 PSI)
Diamètre de raccord : tuyau en polyuréthane Φ6 mm
Dimensions (H×W×D) : 76 × 45 × 55 cm
Alimentation : 120 VAC ±10% 60 Hz ou 220 VAC ±10% 50 Hz (sélectionnable)
Poids net : 85 kg
Configuration standard : unité principale, tablette intégrée, logiciel professionnel, tuyau Φ6 mm
Optionnel : compresseur d'air ; CFR 21 Part 11 ; exigences système informatique GMP ; DataShield (option).

Caractéristiques / spécifications techniques

• Modèle : C910H
• Méthodes d'essai intégrées : volumétrique pour perméabilité à l'air, mécanique pour perforation, contact pour épaisseur
• Plage de perméabilité : s/100 mL 30–1500 ; μm/(Pa·s) 0,1–4
• Résolution/Précision volume : 0,001 mL / 1%
• Plage/Précision pression : 0–2 kPa / 0,01 kPa
• Plage/Resolution/Répétabilité épaisseur : 0–2 mm / 0,1 μm / 0,5 μm
• Plage/Resolution/Précision perforation : 0,1–50 N / 0,001 N / ±0,5% lecture
• Vitesse d'essai : 0–500 mm/min
• Zone de mesure : 1 in² (6,4 cm²) ; échantillon jusqu'à 4″ x 40″ (10 cm × 100 cm)
• Alimentation : 120 VAC 60 Hz ou 220 VAC 50 Hz
• Dimensions & poids : 76 × 45 × 55 cm ; 85 kg
