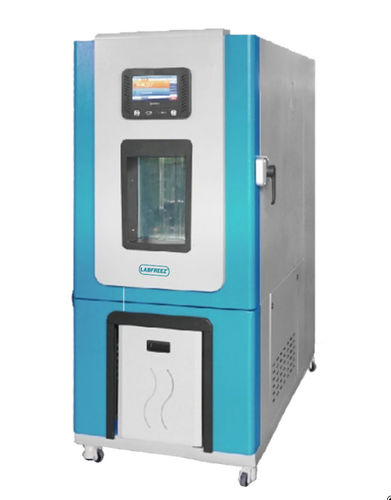

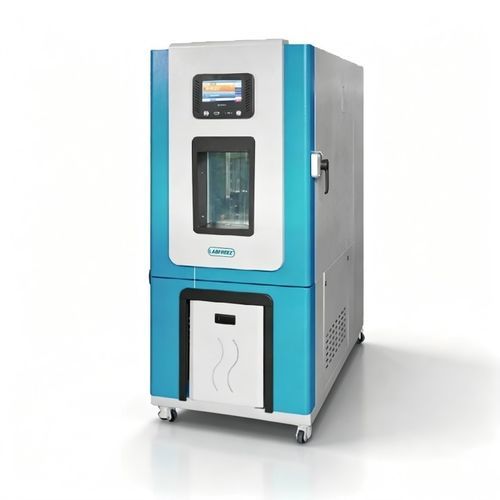

Chambre d'essai thermostatique LFZ-CTHP series

climatiqued'humiditéde température

Description du produit
La série LFZ-CTHP sont des chambres d'essai programmables de température et d'humidité destinées à simuler des environnements chauds, froids ou humides rencontrés lors du transport, du stockage et de l'utilisation d'instruments électroniques, de nouveaux matériaux, de composants électriques, de véhicules, de métaux et de matériaux aérospatiaux. Elles permettent des essais continus ou cycliques pour vérifier la résistance aux contraintes thermiques et hygrométriques et détecter d'éventuels dommages ou réductions de durée de vie.

Contrôleur & logiciel de tests de fiabilité

• Écran couleur haute résolution 7 pouces ; processeur 32 bits haute performance
• Conversion A/N 24 bits ; prend en charge thermocouples et PT100 ; jusqu'à 4 entrées de température ; contrôle adaptatif flou pour l'ensemble de la zone
• Réglage de permissions en deux niveaux (utilisateur/fabricant)
• E/S programmable : 8 entrées DI et 10 sorties relais pour intégration flexible

Caractéristiques — A. Construction de l'enceinte

• Intérieur : acier inoxydable SUS304 (1,2 mm) — résistant à la corrosion et facile à nettoyer
• Armoire extérieure : tôle d'acier laminée à froid peinte (1,2 mm)
• Porte : poignée antidéflagrante, joint en silicone raffiné résistant au vieillissement
• Isolation : fibre de verre ultrafine ; connexions non métalliques inner/outer pour réduire la conduction thermique ; humidification isolée
• Mobilité : roulettes PU verrouillables
• Grilles d'essai : treillis perforé SUS304, espacement réglable ; deux grilles fournies en standard
• Orifice d'essai : Φ50 mm avec accessoires isolants et bouchon d'étanchéité
• Hublot : verre renforcé sous vide double couche avec chauffage conducteur interne anti-buée/dégivrage

Caractéristiques — B. Système frigorifique

• Compresseurs importés (ex. marques allemandes ou Tecumseh) et fluides frigorigènes écologiques (R404A / R23) ; circuits binaires pour basses températures
• Contrôle PID + SSR coordonné pour une régulation précise
• Contrôleurs haute précision, résolution d'affichage 0,1 ℃

Caractéristiques — C. Chauffage & humidification

• Chauffage : éléments chauffants Ni-Cr ; circuit de chauffage haute température indépendant
• Humidification : humidificateur en acier inox avec fil chauffant Ni-Cr et remplissage MgO haute température pour réponse rapide et longévité
• Systèmes de chauffage et d'humidification indépendants ; dispositif d'appoint d'eau automatique

Caractéristiques — D. Système de contrôle

• Contrôleur LCD programmable avec commande PID/FUZZY ; réglages tactiles et édition graphique des programmes
• Humidité affichée en %RH ; capteurs PT100
• Supporte multi-segments, mode valeur fixe et mode programme, réglages temporels arbitraires
• Éléments électriques principaux : disjoncteurs et contacteurs CHINT ; autres composants de marques reconnues
• Traitement des données : imprimante ou RS232/RS485 ; export USB/SD ; logiciel PC pour affichage et impression des courbes

Caractéristiques — E. Système de protection

• Protection générale contre la surchauffe
• Protection de surchauffe du ventilateur
• Protection perte de phase / inversion de phase
• Protection surcharge/surpression du système frigorifique
• Minutage, détection de fuite, signalisation de panne et arrêt automatique

Normes d'essai

• GB2423.1-2008 / IEC60068-2-1-2007
• GB/T 2423.2-2008
• GJB150.3A-2009
• GJB150.4A-2009
• GB2423.22-2008
• GBT 2424.5-2006
• GB/T 10589-2008
• GB/T 2423.3-2008 (IEC68-2-3)

Paramètres techniques principaux
Exemples de modèles | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
Plage de température | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
Puissance (kW) exemples par modèle | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
Volumes internes nominaux | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
Dimensions intérieures (L×H×P) exemples | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
Dimensions extérieures (L×H×P) exemples | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
Alimentation exemples | 220 V (certains modèles) / 380 V (autres modèles)

Contrôle & performances (spécifications communes)
Précision / résolution : Température résolution 0.01 ℃ ; Humidité résolution 0.1% RH
Performances typiques (exemples) : Écart de température ±0.5 ℃ ; Écart d'humidité ±2% RH ; Uniformité température ≤ 2 ℃ ; Uniformité humidité ±3% RH ; Fluctuation température ±0.5 ℃ ; Fluctuation humidité ±2% RH
Taux de chauffage/refroidissement (exemples) : Chauffage −70℃ → +150℃ moyenne ≥ 3 ℃/min ; Refroidissement +150℃ → −70℃ moyenne ≥ 1 ℃/min (dépend du modèle et configuration)

Composants du système (résumé)
Compresseur : modèles importés (ex. Tecumseh) ; Fluide frigorigène : R404A / R23 ; Soufflante : ventilation centrifuge ; Évaporateur : échangeur à ailettes ; Condenseur : refroidissement par air ; Filtre-dryer : élimine humidité et impuretés ; Humidificateur : acier inoxydable ; Chauffage : élément Nichrome ; Réservoir d'eau : avant avec appoint automatique ; Contrôleur : Weisheng programmable, écran 7" ; Communication : RS232/RS485, enregistrement sur carte SD, monitoring PC

Principales pièces détachées (sélection)

• Contrôleur de température : Weishi (Taïwan)
• Compresseur frigorifique : Tecumseh (France) ou équivalent
• Électrovanne frigorifique : marque japonaise
• Séparateur d'huile : Emerson (USA)
• Composants frigorifiques : référence Danfoss
• Relais à l'état solide
• Disjoncteur : CHINT
• Relais intermédiaire : Omron (Japon)
• Capteur température/humidité : Songyang (Taïwan)
• Tubulures chauffage/humidification et vitrage d'observation
• Contacteur AC, protecteur de surchauffe : CHINT
• Roues verrouillables, pompe d'appoint automatique, ventilateurs

Liste d'emballage (sélection)
1 | Certificat produit | Qté 1
2 | Manuel d'utilisation | Qté 1
3 | Carte de garantie | Qté 1
4 | Certificat d'équipement | Qté 1
5 | Schéma électrique | Qté 1
6 | Rapport d'inspection d'usine | Qté 1
7 | Logiciel de supervision (CD/USB) | Qté 1 si fourni
8 | Liste de colisage | Qté 1
9 | Plateau porte-échantillon | Qté 2
10 | Rails/crochets de support pour plateau | Qté 8

Spécifications techniques

• Plages de température disponibles : −20 ℃ à +150 ℃ ; −40 ℃ à +150 ℃ ; −70 ℃ à +150 ℃ (selon modèle)
• Volumes internes nominaux : 100 L, 150 L, 225 L, 408 L, 800 L, 1000 L
• Matériaux : intérieur en SUS304 ; extérieur en tôle d'acier laminée peinte
• Contrôle : écran LCD programmable, PID + FUZZY, programmation multi-segments, RS232/RS485, enregistrement USB/SD
• Contrôle humidité : humidificateur inox avec résistance interne et remplissage automatique
• Réfrigération : compresseurs importés, frigorigènes écologiques, condenseur air
• Protections : surchauffe, perte de phase/inversion, surcharge frigorifique, détection de fuite
• Observation : vitrage chauffant double couche renforcé sous vide
• Mobilité : roulettes PU verrouillables
• Résolution & précision : Température 0.01 ℃ ; Humidité 0.1% RH ; Déviations typiques ±0.5 ℃ / ±2% RH
• Connectivité : enregistrement sur carte SD, RS232/485, affichage et impression de courbes sur PC
