Description succincte

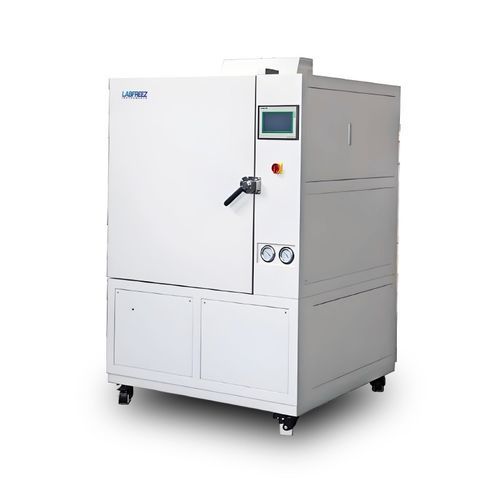

Congélateur industriel vertical, technologie de refroidissement rapide, ouverture/fermeture électrique de la porte, grande capacité de charge, Program Control
Application
Il est principalement utilisé dans le traitement réfrigérant médical et industriel pour générer une précipitation uniforme, fine et dispersée dans les structures métalliques ; la précipitation du carbure améliore la résistance à l'abrasion, la performance de la friction et augmente la dureté du métal. Largement utilisé pour les manchons en cuivre et les paliers dans les assemblages mécaniques de précision. Convient aux essais à basse température des équipements à grande échelle (automobile, machines d'ingénierie lourde, composants aéronautiques, pièces d'équipement aérospatial, pièces d'équipement militaire). Peut être utilisé pour les écrans tactiles (décollement de l'écran par congélation) et les opérations de démolition.
Caractéristiques
- Commande par micro-ordinateur, régulateur de température en cascade, affichage numérique de la température, régulation de 0,1°C ; température de fonctionnement réglable de -20°C à -125°C.
- Protection multi-sécurité pour un fonctionnement fiable.
- Compresseurs de TECUMSEH, DANFOSS et EMERSON ; technologie de réfrigération automatique en cascade.
- Fonction d'autodiagnostic, protection contre la surcharge du congélateur, interrupteurs à haute pression, relais de surcharge, dispositif de protection thermique et autres fonctions de sécurité.
- Couche d'isolation à trois moules scellés ; couche d'isolation en mousse de polyuréthane haute densité très épaisse ; panneaux d'isolation sous vide en ligne.
- Conception ergonomique/humaine pour plus de commodité et de flexibilité.
- Convient à l'utilisation dans les usines de production mécanique.
- Construction d'un condenseur de grande taille pour garantir les performances de refroidissement dans les environnements industriels.
- Rapport volumétrique large et conception à grande capacité de charge.
- Températures de marche et d'arrêt du compresseur configurables.
- Alarmes de défaut (alarme de surchauffe, alarme de capteur, alarme haute, alarme de surchauffe du compresseur).
- Protection de démarrage à retardement.
- Composants de mise à la terre pour la sécurité.
- Affichage LED indiquant les températures réelles et réglées ; alarme de surchauffe réglable et messages d'erreur.
- Les tailles non standard peuvent être personnalisées ; les congélateurs à ultra-basse température peuvent être produits jusqu'à -100°C pour des volumes allant jusqu'à 100 m³ (sur mesure).
- L'alimentation électrique est généralement de 380V/50Hz (peut être modifiée pour d'autres normes).
- Accessoires en option : Contrôleur PLC, écran tactile couleur LCD, enregistreur de température, etc.
Spécifications (regroupées par classe de température)
Congélateur industriel vertical à 65°C
Modèles : MR-DF-IR-6528 | MR-DF-IR-6550 | MR-DF-IR-6580 | MR-HF-IR-6528 | MR-HF-IR-6550 | MR-HF-IR-6580 | MR-HF-IR-65A16
Volume : 280L | 500L | 800L | 280L | 500L | 800L | 1600L
Dimensions intérieures (mm) : 610×600×760 | 800×735×850 | 1000×800×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Type : Vertical (trois premiers modèles) | Poitrine/Horizontal (quatre derniers modèles)
Capacité de charge nominale : exemples de charge standard : 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (la capacité de charge est deux fois supérieure à la capacité standard ; le système de réfrigération est dimensionné en fonction de la capacité standard, de sorte que des objets plus lourds peuvent réduire la vitesse de refroidissement)
Plage de température : -10°C ~ -65°C (option pour +60°C ~ -65°C)
Capacité de refroidissement à -60°C : 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Précision de la température : ±2°C pour tous les modèles
Puissance de chauffage : 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW (chauffage en alliage nickel-chrome ; le régulateur est doté d'une double protection de sécurité et d'un limiteur de température indépendant)
Taux de refroidissement : de +60°C à -60°C en 1 heure
Circulation d'air (m³/h) : 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000 (le ventilateur de circulation interne s'arrête automatiquement lorsque la porte est ouverte ; l'écran tactile indique l'état d'ouverture)
Réfrigérant : R404A / R23
Exemples de dimensions globales (mm) : 1150×1150×1850 | 1350×1300×1850 | 1550×1300×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Puissance (380V 50Hz) : jusqu'à 5,5 kW | 7,5 kW | 13,5 kW | 5,5 kW | 7,5 kW | 13,5 kW | 19 kW (valeurs maximales indiquées)
Exemples de poids : 380 kg | 480 kg | 650 kg | 385 kg | 485 kg | 650 kg | 780 kg
Congélateur industriel vertical 80°C
Modèles : MR-DF-IR-8028 | MR-DF-IR-8050 | MR-DF-IR-80A10 | MR-HF-IR-8028 | MR-HF-IR-8050 | MR-HF-IR-8080 | MR-HF-IR-80A16
Volume : 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Dimension intérieure (mm) : 610×600×760 | 800×735×850 | 1000×1000×1000 | 800×600×600 | 1200×650×650 | 1350×800×750 | 2000×900×900
Type : Vertical (trois premiers) | Poitrine/Horizontal (quatre derniers)
Capacité de charge nominale : charge de l'échantillon : 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (la capacité de charge est deux fois supérieure à la norme)
Plage de température : -10°C ~ -80°C (option +60°C ~ -80°C)
Capacité de refroidissement à -75°C : 1 kW | 1,5 kW | 2,5 kW | 1 kW | 1,5 kW | 2,5 kW | 4 kW
Précision de la température : ±2°C
Puissance de chauffage : 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Taux de refroidissement : de +60°C à -60°C en 1 heure (indiqué)
Circulation d'air (m³/h) : 1650 | 2100 | 2750 | 2100 | 2750 | 3500 | 6000
Réfrigérant : R404A / R23
Exemples de dimensions globales (mm) : 1150×1150×1850 | 1350×1300×1850 | 1550×1500×2100 | 2200×1150×1150 | 2700×1200×1200 | 2900×1300×1250 | 3700×1400×1350
Puissance (380V 50Hz) : 7 kW max | 11,5 kW max | 15 kW max | 7 kW max | 11,5 kW max | 15 kW max | 21 kW max
Exemples de poids : 400 kg | 500 kg | 690 kg | 415 kg | 525 kg | 710 kg | 840 kg
Congélateur industriel vertical 100°C
Modèles : MR-DF-IR-A028 | MR-DF-IR-A050 | MR-DF-IR-A0A10 | MR-HF-IR-A028 | MR-HF-IR-A050 | MR-HF-IR-A080 | MR-HF-IR-A0A16
Volume : 280L | 500L | 1000L | 280L | 500L | 800L | 1600L
Dimension intérieure (mm) : 800×600×600 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750 | 1200×650×650 | 1550×800×750
Type : Vertical (tous listés)
Exemples de capacité de charge nominale : 150KG | 220KG | 300KG | 150KG | 220KG | 300KG | 650KG (la capacité de charge nominale est deux fois supérieure à la norme)
Plage de température : -10°C ~ -100°C (option +60°C ~ -100°C)
Capacité de refroidissement à -90°C : 0.7 kW | 1 kW | 2 kW | 0,7 kW | 1 kW | 2 kW | 3 kW
Précision de la température : ±2°C
Puissance de chauffage : 2 kW | 3 kW | 5 kW | 2 kW | 3 kW | 5 kW | 8 kW
Taux de refroidissement : +0°C à -110°C en 1,5 h ; 0°C à -140°C en 2 h (pour certains modèles)
Circulation de l'air intérieur (m³/h) : 2100 | 2750 | 4500 | 2750 | 4500 | 2750 | 4500 (arrêt automatique du ventilateur à l'ouverture de la porte)
Réfrigérant : Réfrigérant mixte sans CFC
Exemples de dimensions globales (mm) : 2200×1150×1150 | 2700×1200×1200 | 3100×1300×1250 | 2900×1200×1200 | 3200×1300×1250 | 3000×1200×1200 | 3300×1300×1250
Exemples de puissance (380V 50Hz) : 12 kW | 16,5 kW | 20 kW | 12 kW | 16,5 kW | 20 kW | 30 kW
Exemples de poids : 570 kg | 680 kg | 850 kg | 750 kg | 900 kg | 800 kg | 980 kg
-120°C ~ -150°C congélateur industriel vertical
Modèles (représentatifs de la série HF) : MR-HF-IR-A228 | MR-HF-IR-A250 | MR-HF-IR-A2A10 | MR-HF-IR-A350 | MR-HF-IR-A3A10 | MR-HF-IR-A550 | MR-HF-IR-A5A10
Volumes et dimensions intérieures : combinaisons de 280L, 500L, 1000L (et paires 500/1000) avec dimensions intérieures et type vertical comme indiqué ci-dessus.
Exemples de plage de température : -120°C ~ 20°C ; certains modèles configurés à -135°C ~ 0°C ou -150°C ~ 0°C selon le modèle.
Puissances frigorifiques : en fonction du modèle ; exemples : 0,7 kW @ -110°C jusqu'à 2 kW @ -110°C et des plages de 1-2 kW à des points de consigne inférieurs ; les dispositions du régulateur/chauffage sont similaires à celles des autres classes.
Exemples de taux de refroidissement : 0°C à -110°C en 1,5 h ; 0°C à -140°C en 2 h pour les modèles cryogéniques profonds.
Circulation intérieure et réfrigérant : ventilateurs de circulation de plus grande capacité (2100-4500 m³/h ou 4500 m³/h pour les plus grandes unités). Réfrigérant : réfrigérant mixte sans CFC ou mélanges spécifiques pour les très basses températures.
L'encombrement, la puissance et le poids varient en fonction du modèle (voir les exemples ci-dessus).
Configuration commune
Contrôleur : Contrôleur multifonctionnel ASET
Panneau de commande : écran tactile couleur de 7 pouces, affiche les températures réglées et mesurées
Enregistrement de la température : Courbe de température et enregistrement des défauts ; exportation des données sur disque dur au format Excel
Compresseur : Emerson Copeland (technologie de réfrigération en cascade) ou équivalent (Emerson/Copeland référencé) ; autres compresseurs référencés (TECUMSEH, DANFOSS) selon les modèles
Échangeur de chaleur intermédiaire : Échangeur de chaleur à plaques KAORI
Filtre sec : Emerson
Détendeur : Détendeur électronique
Évaporateur : Tube en cuivre avec ailettes en aluminium
Type de refroidissement : Refroidissement par air avec, en option, un système auxiliaire de refroidissement par eau pour les environnements à température ambiante élevée (>30°C)
Isolation : Mousse de polyuréthane, isolation thermique de ~150 mm avec cartes VIP intégrées
Sécurité : Autodiagnostic ; protection contre les défaillances de phase ; protection contre les fuites ; protection contre les surcharges de l'unité de refroidissement ; pressostats haute/basse pression ; relais de surcharge ; dispositif de protection thermique ; protection contre les températures élevées et les défauts de température
Matériau du boîtier : Extérieur en acier laminé à froid avec peinture ; intérieur en acier inoxydable brossé SUS304
En option
MRIR0001 : Option haute température jusqu'à +80°C / +150°C avec une précision de ±0,5°C (note : la puissance d'entrée peut changer)
MRIR0002 : Option précision de température ±0,5°C
MRIR0003 : Refroidissement et chauffage contrôlés par programme (5 programmes, chaque programme jusqu'à 45 étapes) pour les exigences du processus
MRIR0004 : Porte intérieure pour réduire la perte de refroidissement lors de l'accès aux petites pièces (option pour les modèles à basse température inférieure à -60°C)
MRIR0005 : Boîtier extérieur en acier inoxydable brossé SUS304
MRIR0006 : trou pour câble de 50 mm
MRIR0007 : Fenêtre d'observation sous vide à chauffage électrique avec éclairage (200×300 mm)
MRIR0008 : Dégivrage automatique à basse température (périodique ou manuel) pour maintenir les performances à basse température à long terme en cas d'ouverture fréquente de la porte
Notes
Les modèles et les paramètres de performance (volume, capacité de refroidissement, air circulant, consommation d'énergie, dimensions, poids) varient considérablement selon la variante du modèle ; le choix spécifique doit correspondre au poids cible de l'artefact et à la température la plus basse requise. Le dimensionnement du système de refroidissement suppose une charge standard ; les charges plus lourdes réduisent le taux de refroidissement.
Caractéristiques / spécifications techniques
- Désignation commerciale : Série MR-DF-IR
- Fabricant / marque : Labfreez Instruments
- Gammes de température disponibles : environ -20°C à -125°C (familles standard), variantes -65°C / -80°C / -100°C / -120°C ~ -150°C disponibles
- Gamme de volume (exemples) : 280 L à 1600 L (certains modèles thoraciques/horizontaux jusqu'à 2000 L illustrés)
- Familles de modèles : MR-DF-IR-65xx, MR-HF-IR-65xx, MR-DF-IR-80xx, MR-HF-IR-80xx, MR-DF-IR-A0xx, MR-HF-IR-A0xx, etc.
- Exemples de capacité de refroidissement : 0.7 kW à 4 kW (selon le modèle et le point de consigne)
- Rythme de refroidissement : exemples +60°C à -60°C en ~1 heure ; modèles plus profonds 0°C à -110°C en ~1,5 h, 0°C à -140°C en ~2 h
- Frigorigènes : R404A, R23, R14 ou mélanges sans CFC en fonction de la température la plus basse requise
- Marques de compresseurs référencées : Emerson (Copeland), TECUMSEH, DANFOSS
- Contrôleur / UI : Contrôleur multifonctionnel ASET ; écran tactile couleur 7" en option ; PLC/LCD/Enregistrement par capteur en option
- Insolation : Mousse de polyuréthane ~150 mm avec panneaux VIP
- Boîtier : extérieur en acier peint laminé à froid ; intérieur en acier inoxydable SUS304 (en option)
- Alimentation électrique (typique) : 380V 50Hz (configurable) ; la demande de puissance du système varie selon le modèle (exemples : 5.5 kW jusqu'à 30 kW max)
- Sécurité : protection à plusieurs niveaux (surcharge, pressostats haute/basse pression, protection thermique, protection de phase, autodiagnostic)
- Circulation d'air : ventilateurs allant de ~1650 à 6000 m³/h selon le modèle
- Fonctionnalités optionnelles : contrôle de programme (multi-étapes), exportation de données USB/U-disk, porte intérieure, fenêtre de visualisation, dégivrage automatique, extérieur SUS304, options de précision de la température personnalisées
