Oscillateur à quartz XO-32000E

électroniquehorlogeminiatures

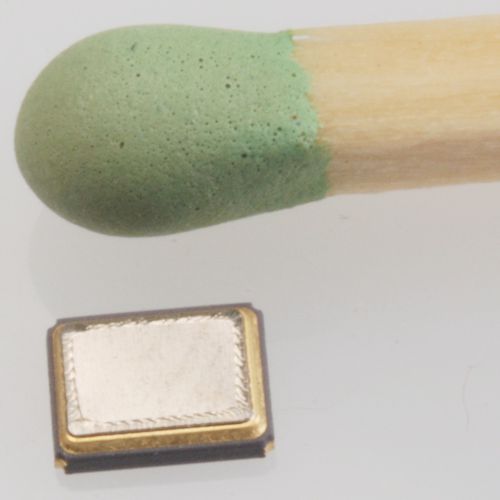

La série de produits XO-32000E offre une plage de température industrielle étendue avec des dimensions très réduites. Pour ces oscillateurs à quartz (XO), 3 plages de température différentes sont disponibles, qui ne sont pas couvertes par les produits standard habituels ; les plages de température et les groupes de stabilité suivants sont disponibles : -55 bis +125 °C ±50ppm -40 bis +125+°C ±50ppm -40 bis +105 °C ±40ppm Cela comprend la stabilité en fonction de la plage de température, la tolérance de réglage à 25 °C, la stabilité en fonction d'une variation de 5 % de la tension d'alimentation et d'une variation de charge de 5 % et le vieillissement pendant la première année. Les fréquences sont disponibles entre 1,25 MHz et 100 MHz, avec des fréquences standard comme 10 MHz, 20 MHz, 26 MHz, 50 MHz ou 100 MHz. L'emballage en céramique scellé hermétiquement avec les dimensions 3,2 x 2,5 mm est conforme RoHS Les tensions d'alimentation disponibles sont de 1,8 V, 2,5 V ou 3,3 V. Avec (LV)HCMOS et un rapport cyclique de 45 à 55 %, la sortie est la norme industrielle actuelle. Le signal de sortie peut être commuté en haute impédance (tristate) avec la broche de désactivation, ce qui est utile pour les procédures de test. En raison de la faible gigue de < 1ps rms (12 kHz à 20 MHz), ces oscillateurs d'horloge sont recommandés pour des applications sophistiquées. Applications Pour toutes les applications qui nécessitent une horloge de référence stable sur une large plage de température dans des conditions environnementales difficiles, le XO-32000E est le meilleur choix : Instrumentation Industrielle Matériel de forage pétrolier Industrie géothermique Applications spatiales commerciales Matériel automobile
