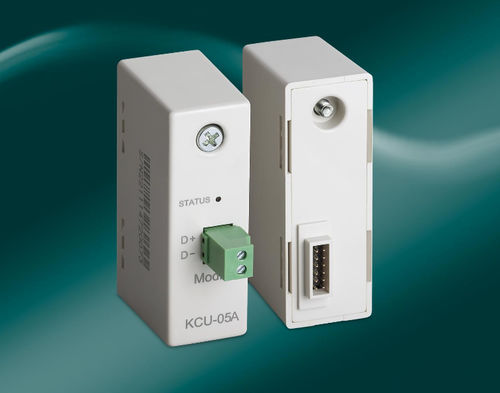

Module de communication RS485 KCU-05A

Modbus RTU

Aperçu du produit
Le KCU-05A est un module de communication RS485-Modbus conçu pour la surveillance et le contrôle à distance des groupes électrogènes utilisant le protocole Modbus RTU. Il permet aux utilisateurs de surveiller et de contrôler à distance le fonctionnement en temps réel des groupes électrogènes via RS-485, et permet de régler directement les paramètres de contrôle sans manipuler le panneau, rendant la surveillance et le contrôle à distance efficaces.

Application
Conçu pour être utilisé avec les contrôleurs KUTAI tels que ATS-245/ATS-385/ATS-465, ATS-22A-DC, ATS-245-DC, ATS-245AG, ATS-332, ATS-342, ATS-PLC, AMF-10, AMF-11, GCU-100 et GCU-3000.

Caractéristiques

• L'adresse esclave (ou adresse ID) du réseau RS485 Modbus peut être réglée de 1 à 99.
• Lit automatiquement les valeurs de réglage de l'appareil et configure les adresses et la vitesse de transmission (baud rate) dans le protocole de communication Modbus.
• Équipé d'un indicateur de statut LED.

Spécifications
Entrée d'alimentation
5 Vdc
Consommation d'énergie
Moins de 1,0 watt

Environnement
Température de fonctionnement
-20 à +70 °C
Humidité relative
Max. 95%

Spécifications physiques
Dimension
65,0 (L) x 23,0 (W) x 56,0 (H) mm
Poids
50,4 g +/-2%

Contrôleurs compatibles

Unité de contrôle	Demande de version du firmware
ATS-245-DC	Vr 18.04 ou supérieur
ATS-245	Vr 19.04 ou supérieur
ATS-22A-DC	Vr 32.04 ou supérieur
ATS-245AG	Vr 20.05 ou supérieur
ATS-385	Vr 23.04 ou supérieur
ATS-465	Vr 26.03 ou supérieur
ATS-332	Vr 01.05 ou supérieur
ATS-342	Vr 01.04 ou supérieur
ATS-PLC	Vr 07.03 ou supérieur
AMF-10	Vr 01.03 ou supérieur
AMF-11	Vr 01.03 ou supérieur
GCU-100	Vr 01.05 ou supérieur
GCU-3000	Vr 01.07 ou supérieur

Spécifications techniques

• Protocole : Modbus RTU
• Communication : RS-485
• Plage d'adresses esclave : 1 à 99
• Lecture automatique des réglages de l'appareil et configuration du débit en bauds
• Indicateur de statut LED
• Entrée d'alimentation : 5 Vdc
• Consommation d'énergie : < 1,0 watt
• Température de fonctionnement : -20 à +70 °C
• Humidité relative : Max. 95%
• Dimensions : 65,0 (L) x 23,0 (W) x 56,0 (H) mm
• Poids : 50,4 g +/-2%
