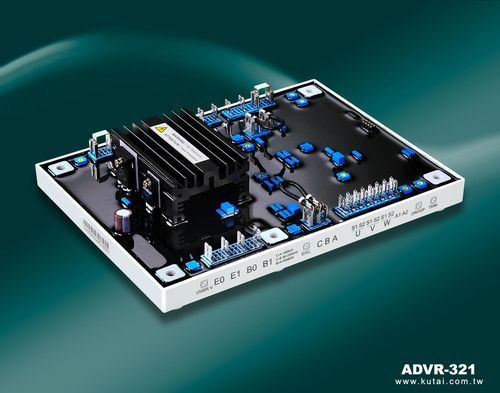

Régulateur de tension AC ADVR-321

triphasépour alternateurpour groupe électrogène

L'ADVR-321 est doté d'une détection de tension RMS triphasée, adapté aux générateurs sans balais à aimant permanent (PMG) et capable d'être utilisé dans des ensembles de générateurs en parallèle. Il adopte un nouveau circuit numérique pour la détection de tension et la protection contre les sous-fréquences, minimisant efficacement les variations de tension de sortie et la dérive du point de flexion des sous-fréquences affectée par les changements de température environnementale. L'ADVR-321 améliore le module de puissance et agrandit le dissipateur thermique pour optimiser les performances thermiques tout en maintenant une excellente stabilité. Compatible avec Newage Stamford MX321 AVR, Onan 305-0823. - Lecture RMS triphasée pour l'entrée de détection - Fournit une fonction de limitation de courant lorsque la sortie du générateur est court-circuitée. - Indicateur LED intégré pour afficher les conditions de sous-fréquence, de surtension, de surintensité et de surexcitation - Régulation de tension inférieure à +/-0,5% RMS - Pour une utilisation en fonctionnement parallèle - Circuit numérique pour la détection de tension et la protection contre les sous-fréquences, minimisant efficacement les variations de tension de sortie et la dérive du point de flexion des sous-fréquences affectée par les changements de température environnementale. - Lorsque l'AVR détecte une condition anormale du générateur (surexcitation, surtension ou surintensité), il peut alimenter le solénoïde de déclenchement du disjoncteur pour déconnecter la charge du générateur. Spécifications : - Entrée de détection : Lecture RMS, 180 à 270 Vac triphasé 50/60 Hz - Entrée de puissance (PMG) : 120 à 220 Vac triphasé 60 à 120 Hz - Sortie d'excitation : Continu 120 Vdc 2,7 à 4A @220Vac triphasé, Max. 180 Vdc 7A pendant 8 sec. @220Vac triphasé - Résistance de champ : Min. 15 Ohms. Max.100 Ohms. La tension d'entrée PMG doit dépasser 120 Vac - Réglage externe de la tension : Max.+/-10% @ 5K Ohms 1 watt potentiomètre - Dérive thermique des volts : Moins de 3% de -40 à +70 °C - Temps de rampe de démarrage progressif : 0,4 à 4 secondes +/-10% (Réglable) - Régulation de tension : Moins de +/-0,5% RMS (avec régulation moteur à 4%) - Entrée de chute quadratique : Sensibilité 0,22A pour 5% de chute (PF=0) (Réglable), Entrée max. 0,33A - Entrée de tension analogique : +/- 5 Vdc ou 0 à 10 Vdc, Chaque 1 Vdc peut affecter 0 à 5% de la tension de sortie - Réponse typique du système : Moins de 20 ms - Point de flexion de protection contre les sous-fréquences préréglé en usine : Taux de chute de tension sous-fréquence de 4 V/Hz à 15 V/Hz (Réglable), Récupération de tension sous-fréquence 200V/s -30V/s (Réglable) - Dérive thermique du point de flexion des sous-fréquences : Moins de +/- 0,1 Hz de -40 à +70 °C - Dissipation de puissance statique : Max. 12 watts - Protection contre la surexcitation : Tension d'excitation de 60 à 160V (Réglable), Délai de 8 à 15 secondes. Cette fonction peut être désactivée. - Protection contre la surtension d'entrée de détection : Système 220 Vac 300 Vac +/- 5V, Délai de 1 seconde. Cette fonction peut être désactivée. - Entrée de limite de courant : La plage de détection de surintensité secondaire du CT peut être réglée de 0,3 A à 1,0 A. (Réglable), Si la condition persiste pendant plus de 10 secondes, la sortie de champ sera coupée, Cette fonction peut être désactivée. Environnement : - Température de fonctionnement : -40 à +70 °C - Température de stockage : -40 à +85 °C - Humidité relative : Max. 95% - Vibration : 5,5Gs @ 60Hz Spécifications physiques : - Dimensions : 203,5 (L) x 153,6 (l) x 46,8 (H) mm, 8,01 (L) x 6,05 (l) x 1,84 (H) pouces - Poids : 754 g +/- 2%, 1,66 lb +/- 2% Accessoires : - Jeu de vis M5L35 : x1 - Tournevis en plastique : x1 Tous les noms et numéros de fabricants sont utilisés à des fins de référence uniquement et n'impliquent pas que toute pièce soit le produit de ces fabricants. Spécifications techniques / Caractéristiques : - Détection de tension RMS triphasée - Fonction de limitation de courant pour la protection contre les courts-circuits - Indicateurs LED intégrés pour les conditions anormales - Régulation de tension < +/-0,5% RMS - Capacité de fonctionnement en parallèle - Circuit numérique pour la détection de tension et la protection contre les sous-fréquences - Déconnexion automatique de la charge en cas de conditions anormales du générateur - Large plage de température de fonctionnement : -40 à +70 °C - Dimensions : 203,5 x 153,6 x 46,8 mm - Poids : 754 g
