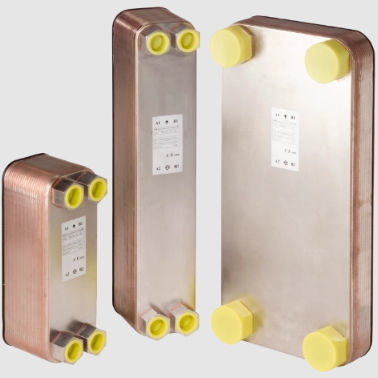

Échangeur de chaleur à plaques PHE series

liquide / liquideen acier inoxydableen cuivre

Le refroidisseur huile-eau PHE est un échangeur à plaques brasées, composé de deux plaques d'extrémité, de plaques intermédiaires profilées et de quatre raccords. Les plaques de l'échangeur sont en acier inoxydable et soudées au cuivre ; elles permettent une puissance élevée dans un espace restreint. Le brasage sous vide des points de contact permet d'obtenir un échangeur scellé dans la durée, compact et résistant à la pression, qui ne peut pas être ouvert pour les inspections. Par rapport à un échangeur de chaleur tubulaire, un échangeur de chaleur à plaques nécessite environ 25 à 30 % d'espace de montage pour un poids réduit. Propriétés Température de fonctionnement : -10 °C - +200 °C pression de service maximale admissible : PHE 100 : 10 bar / PHE 200 - 500 : 30 bar Puissance de refroidissement jusqu'à 150 kW possible Débit d'huile: 60 - 180 l/min Débit d'eau: 30 - 120 l/min
