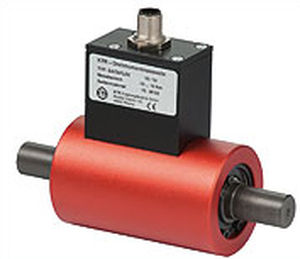

Capteur de couple rotatif DATAFLEX® 16 series

à axe hexagonalsans contact

La mesure précise du couple et de la vitesse de rotation est devenue indispensable dans la technique de transmission mécanique moderne avec ses entraînements variables et dynamiques. Le couple-mètre DATAFLEX possède deux plages de mesure et détermine simultanément quatre grandeurs caractéristiques : le couple, la vitesse de rotation, l'angle de rotation et le sens de rotation. La famille des arbres de mesure de précision est disponible en onze tailles, de 10 Nm à 20 kNm. Le couple est mesuré à l'aide de la technique éprouvée des jauges de contrainte, couplée aux composants électroniques les plus récents. Les signaux sont traités par le capteur de couple sans contact avec une haute résolution de 24 bits et atteignent une précision de 0,1 % de la valeur finale. Propriétés Capteur à deux zones 5:1 Imprécision 0.1 % Mesure de vitesse intégrée Signal de sens de rotation Signal de sortie ±10 Volt Capteur de couple avec deux plages de mesure Une simple pression sur un bouton fait passer le couplemètre dans une deuxième plage de mesure, qui correspond à un cinquième de la valeur nominale. Il est ainsi possible de mesurer avec précision des couples beaucoup plus faibles sans devoir modifier le montage. En complément, le système de mesure possède un encodeur pour déterminer la vitesse de rotation. Il fournit deux signaux déphasés de 90 degrés et une tension continue évolutive pour la vitesse de rotation.
