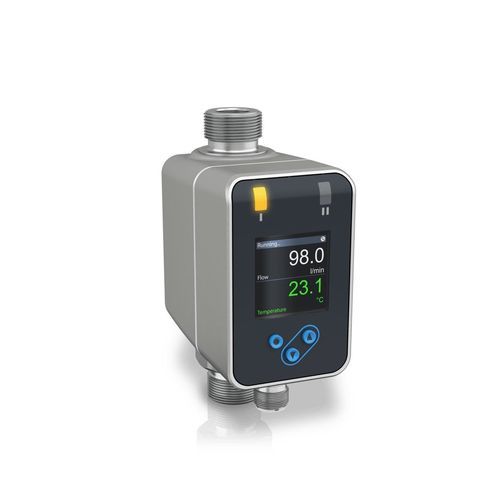

Débitmètre électromagnétique AF-E 400

volumiquepour liquidesDN6 - 1/8"

Présentation
Le AF-E 400 est un débitmètre électromagnétique destiné aux services généraux et à l'automatisation industrielle. Conçu pour mesurer des liquides conducteurs en espaces restreints (circuits de refroidissement d'équipements de soudage, machines de cintrage, robots, skids de dosage), il intègre un tube de mesure à alésage circulaire en PEEK et un boîtier ultra-compact pour garantir la précision sur une large plage de pression et de température. La mesure de température intégrée évite l'ajout d'un capteur externe.

Points clés

• Mesure des liquides conducteurs (fluides de refroidissement, eau froide/chaude, produits chimiques, etc.)
• Performances optimales pour plage de température, précision, perte de charge et plage de débit
• Conception ultra-compacte adaptée à l'installation en parallèle et aux espaces confinés
• Sorties et interfaces : 4…20 mA, impulsions, fréquence, Modbus RTU, IO-Link

Caractéristiques & Options

• Mesure du débit, du débit totalisé et de la température jusqu'à +90°C
• Boîtier en acier inoxydable moulé, épaisseur paroi 2 mm
• Maintien de la précision sur de larges plages de pression et de température (max. 16 barg)
• Tube à alésage circulaire pour réduire la perte de charge et assurer un fort turndown sans risque de cavitation
• Pas d'interférences croisées : permet l'installation en série ou parallèle avec un espacement de 2 mm entre appareils
• Diagnostic NAMUR NE 107
• IO-Link pour transmission de données process étendues et configuration automatisée sans programmation
• Afficheur rotatif couleur pour orientation de lecture flexible
• Tailles nominales capteur : 6, 15, 20, 25 mm (adaptateurs disponibles pour 40 et 50 mm) ; filetages G (mâle), NPT (femelle), Rc (femelle)
• Adaptateurs et options d'extension pour autres types de filetages et plages de débit supérieures

Applications typiques

• Automatisation d'usine et machines
• Mesure de débit de liquides conducteurs dans les services généraux et l'automatisation industrielle
• Surveillance de l'eau de refroidissement pour cintrage, robots de soudage, injection et traitement web
• Suivi de la consommation d'eau dans installations de lavage (lavage de graviers, lavage automobile, nettoyage industriel)
• Surveillance de la recirculation d'eau chaude/froide
• Skids de dosage pour réactifs, catalyseurs et produits chimiques

Spécifications (tableaux)
Informations générales
Type de produit : Débitmètre
Positionnement : Pour services généraux et automatisation industrielle
Milieux mesurés : Liquides

Conditions d'utilisation
Pression process : max. 16 barg
Température process : -20…+90°C

Matériaux
Tube de mesure : Polyétheréthercétone (PEEK)

Raccordements process
Filetages : Mâle : G¼, G½, G¾, G1, G1½, G2 ; Femelle : ½ NPT, ¾ NPT, 1 NPT ; Rc ¼, Rc ½, Rc ¾, Rc 1

Communication
Sorties analogiques : 4…20 mA
Sorties discrètes : Contacts, Impulsions, Fréquence
Sorties numériques : Modbus RTU, IO-Link

Spécifications techniques

• Mesure de température intégrée (pas de sonde externe requise)
• Conception ultra-compacte adaptée à l'installation en parallèle et aux espaces restreints
• Réduction par alésage circulaire pour meilleure tenue à la pression et perte de charge réduite
• Précision maintenue sur de larges plages de pression et de température
• Types de filetages disponibles : G (mâle), NPT (femelle), Rc (femelle)
• Tailles nominales capteur : 6 mm, 15 mm, 20 mm, 25 mm (options d'adaptateur pour 40 mm et 50 mm)
• Pression process maximale : 16 barg
• Plage de température process : -20 à +90 °C
• Tube de mesure : PEEK
• Interfaces : 4–20 mA analogique, impulsions, fréquence, Modbus RTU, IO-Link
• Diagnostics : conforme NAMUR NE 107
• Afficheur couleur rotatif pour orientation de lecture flexible
